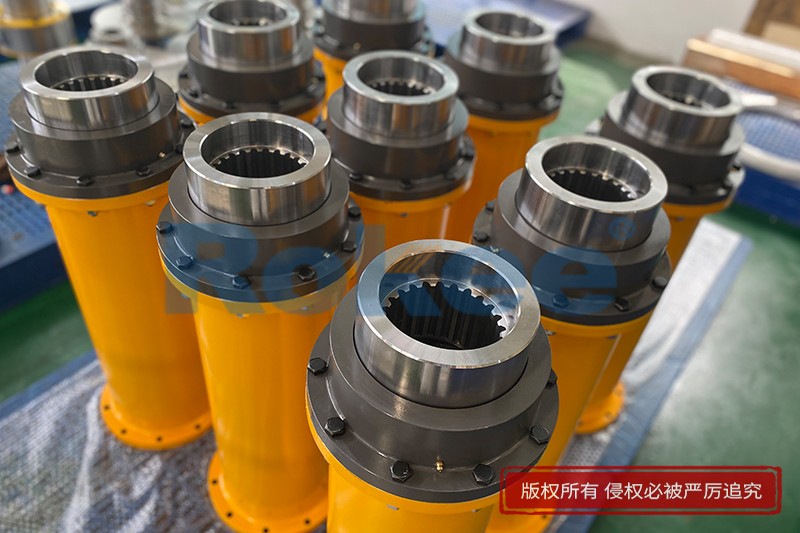

接中间轴鼓型齿式联轴器

接中间轴鼓型齿式联轴器是机械传动系统中常用的刚挠性连接部件，其核心设计是在普通鼓型齿式联轴器的基础上增设中间轴，以此适配长距离轴系传动需求，同时保留鼓型齿结构的固有优势，广泛应用于各类工业传动场景中。该联轴器的整体结构设计兼顾实用性与稳定性，主要由内齿圈、外齿轴套、中间轴、密封系统及润滑系统构成，各部件协同作用，确保动力传递的精准与高效。其中，外齿轴套的齿面采用圆弧状鼓形设计，球面中心与齿轮轴线重合，这种特殊造型区别于传统直齿结构，是其实现多元位移补偿的关键；内齿圈与外齿轴套精准啮合，通过齿面接触传递扭矩，两者多采用高强度合金钢制成，齿部经过淬火或渗碳处理，大幅提升齿面硬度、耐磨性与抗疲劳性，为传递较大扭矩提供坚实保障。中间轴作为核心连接部件，两端分别与对应侧的外齿轴套或内齿圈配合，长度可根据实际传动距离灵活适配，有效解决了长距离轴系连接中，普通联轴器易出现的传动不稳定、变形等问题。密封系统包含密封盖与密封件，密封件多选用耐油橡胶等耐磨材料，能有效防止润滑剂泄漏，同时阻挡粉尘、水汽等污染物进入联轴器内部，避免齿面磨损和部件腐蚀；润滑系统则通过注油嘴注入润滑脂或润滑油，减少齿面摩擦，降低传动过程中的能量损耗，延长联轴器整体使用寿命。部分型号还会对中间轴进行调质处理，进一步提升其力学性能，确保在重载工况下不易变形，适配复杂工业环境的使用需求。

接中间轴鼓型齿式联轴器的性能优势十分突出，兼具刚性传动的稳定性与挠性传动的适应性，在各类传动场景中均能展现优异的工作表现。其显著的性能特点是位移补偿能力强，由于鼓形齿的特殊设计，使得联轴器能够同时补偿两轴之间的径向、轴向和角向偏差，相比传统直齿联轴器，角位移补偿能力大幅提升，可允许两轴存在一定角度偏移，能有效缓解因设备安装误差、温度变形或振动导致的轴系不对中问题，避免齿端棱边挤压，减少齿面局部应力集中，从而保护电机、减速器等核心设备免受损害。在承载能力方面，该联轴器表现出色，得益于高强度材质的选用和精密的齿形设计，其承载能力远优于普通直齿联轴器，能够在低速重载工况下稳定传递较大扭矩，适配大功率传动需求，且在长期使用中不易出现齿面磨损、部件断裂等问题，运行可靠性高。同时，其传动效率出色，通过鼓形齿面的精准啮合，减少了传动过程中的能量损耗，传动效率处于较高水平，能够确保动力传递的连贯性和及时性，提升整个传动系统的工作效率。此外，该联轴器还具有结构紧凑、回转半径小、噪声低、维修周期长等优势，其紧凑的结构设计能够有效节省安装空间，适配安装环境受限的场景；运行过程中齿面啮合平稳，噪声较低，符合现代工业对设备降噪的需求；良好的密封和润滑设计，使得设备无需频繁维护，大幅降低了后期运维成本。

基于其优异的结构设计和性能特点，接中间轴鼓型齿式联轴器的应用场景十分广泛，主要集中在需要长距离、重载、低速传动的工业领域，成为各类重型机械传动系统中的核心部件。在冶金行业中，该联轴器被广泛应用于轧钢机、炼钢转炉倾动装置、连铸机等设备中，这些设备多处于低速重载工况，且传动距离较长，同时存在一定的轴系偏移，接中间轴鼓型齿式联轴器能够精准补偿位移，稳定传递扭矩，确保冶金生产的连续高效进行，抵御高温、粉尘等恶劣环境的影响。在矿山行业，颚式破碎机、球磨机、矿井提升机等设备也大量采用该类联轴器，矿山设备工作环境复杂，频繁承受冲击载荷，且传动距离往往较远，联轴器的高强度材质和优异的抗冲击性能，能够适应频繁启停的工作需求，补偿因设备振动产生的轴系偏移，避免部件损坏，保障矿山生产的安全性和稳定性。在起重运输行业，港口门式起重机、煤矿带式输送机、大型塔吊等设备中，接中间轴鼓型齿式联轴器发挥着重要作用，其紧凑的结构的和稳定的传动性能，能够适配起重设备的安装需求，补偿轨道不平与桥架变形导致的轴偏移，确保重物运输过程中的平稳性和安全性。此外，在石油化工、工程机械、通用机械等领域，该联轴器也有着广泛应用，如海上石油钻机、混凝土搅拌车、大型水泵、风机等设备，均能通过该联轴器实现长距离、稳定的动力传递，适配不同工况下的使用需求，提升设备的运行可靠性和使用寿命。

接中间轴鼓型齿式联轴器的设计理念，围绕工业生产中长距离、重载传动的核心需求，通过结构优化和性能提升，弥补了普通联轴器的不足，成为现代机械传动系统中不可或缺的重要部件。其合理的结构布局，确保了部件间的协同工作，提升了传动的稳定性和耐久性；优异的性能表现，使其能够适配各类复杂工况，抵御恶劣环境的影响；广泛的应用场景，充分体现了其实用性和通用性。随着工业生产向大型化、重载化、高效化方向发展，接中间轴鼓型齿式联轴器的设计也在不断优化，材质选用和加工工艺持续提升，进一步增强其承载能力、位移补偿能力和传动效率，以更好地满足各类工业设备的传动需求，为工业生产的持续稳定发展提供有力支撑。
