电机用鼓形齿联轴器

在各类电机传动系统中，鼓形齿联轴器是实现动力平稳传递的核心部件之一，其凭借合理的结构设计、优异的综合性能，广泛适配不同工况下的电机与工作机连接需求，在工业生产各领域发挥着不可或缺的作用。与普通直齿联轴器相比，鼓形齿联轴器经过结构优化，有效弥补了传统联轴器在位移补偿、承载能力等方面的局限，既能保障电机动力的高效传输，又能对电机和配套设备起到一定的保护作用，适配多种复杂的工业运行环境。

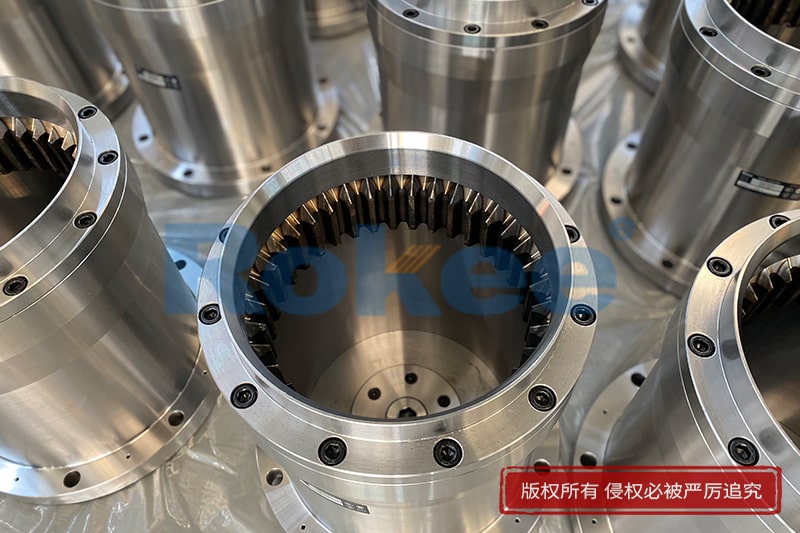

电机用鼓形齿式联轴器的结构设计兼顾实用性与稳定性，核心由外齿轴套、内齿圈、密封装置及润滑系统组成，部分长距离传动场景还会配备中间轴，以适配不同设备的安装间距需求。外齿轴套是传递动力的关键部件，其齿顶加工为鼓形曲面，球面中心与齿轮轴线精准重合，这种特殊的鼓形设计区别于传统直齿结构，也是其实现多元位移补偿的核心所在。内齿圈与外齿轴套相互啮合，通常与从动轴连接，齿面经过精密加工，与鼓形外齿形成良好的配合，确保动力传递的连贯性。为保障结构强度和耐磨性，外齿轴套与内齿圈多采用高强度合金钢制成，齿部经过淬火、渗碳等工艺处理，大幅提升齿面硬度和抗疲劳性，避免在重载工况下出现齿面磨损、变形等问题。密封装置主要由密封盖和密封件组成，密封件选用耐油橡胶等耐磨材料，能有效防止润滑剂泄漏，同时阻挡粉尘、水汽等污染物进入联轴器内部，避免齿面磨损和部件锈蚀，延长设备使用寿命。润滑系统则通过注油嘴注入润滑脂或润滑油，减少齿面啮合时的摩擦损耗，进一步提升联轴器的运行稳定性和使用寿命，不同工况下可根据需求选择合适的润滑方式。

电机用鼓型齿式联轴器的性能优势十分突出，首要特点是具备优异的位移补偿能力，能够有效补偿电机轴与从动轴之间因安装误差、温度变形或设备振动产生的径向、轴向及角向偏移。由于鼓形齿的弧形设计，当两轴出现相对位移时，内外齿的齿面会周期性作轴向相对滑动，接触点可灵活调整，避免了直齿联轴器易出现的齿端棱边挤压问题，减少齿面局部应力集中，确保传动过程平稳无卡顿。其次，其承载能力较强，在相同尺寸下，相较于普通直齿联轴器，鼓形齿联轴器的扭矩传递能力有明显提升，能够适配低速重载、高频启停等严苛工况，在承受较大冲击载荷时仍能保持稳定运行，不易出现部件损坏。同时，该类联轴器的传动效率较高，经过精密加工的齿面啮合间隙合理，动力传递过程中的能量损耗较小，能更大限度地将电机动力传递至工作机，提升整个传动系统的运行效率。此外，鼓形齿联轴器还具备运行噪声低、维修周期长的特点，其结构紧凑、回转半径小，安装占用空间少，适配多种安装场景，日常维护仅需定期检查润滑情况和密封性能，无需复杂的操作流程，能有效降低设备维护成本。

基于其优异的结构和性能，电机用鼓形齿联轴器的用途十分广泛，覆盖冶金、矿山、起重运输、石油化工、工程机械等多个重工业领域，同时也适用于通用机械等各类需电机传动的设备中。在冶金行业，鼓形齿联轴器广泛应用于热轧带钢生产线、炼钢转炉倾动装置等设备，连接电机与减速机，承受高扭矩与窜辊位移，保障轧制过程的平稳运行，适应冶金生产中高温、重载、振动频繁的工况特点。在矿山行业，其常用于颚式破碎机、矿井提升机、煤矿带式输送机等设备的传动连接，能够有效补偿设备运行中因轨道不平、桥架变形或振动产生的轴偏移，适应频繁启停与冲击载荷，确保矿山生产的连续稳定。

在起重运输行业，港口门式起重机、桥式起重机等设备中，鼓形齿式联轴器用于连接电机与起重机构，传递较大扭矩的同时，保障起重作业的精准平稳，部分型号还可集成制动功能，提升设备运行的安全性。在石油化工行业，海上石油钻机、耐腐蚀化工泵等设备中，鼓形齿联轴器能够耐受恶劣环境与介质腐蚀，凭借良好的密封性能和承载能力，确保电机动力的稳定传递，保障化工生产的安全有序进行。此外，在工程机械领域，压路机、混凝土搅拌车等设备中，其可传递发动机扭矩，适应安装误差与振动工况；在通用机械领域，高速压缩机、燃气轮机、立式泵、搅拌设备等中，也能根据设备需求适配不同型号的鼓形齿联轴器，其中轻量化设计的型号适用于高速精密传动场景，垂直安装适配型则适合立式设备的传动需求。

电机用鼓形齿联轴器的结构设计与性能特点，使其能够适配不同行业、不同工况的电机传动需求，既解决了传统联轴器在位移补偿、承载能力等方面的不足，又提升了传动系统的稳定性和可靠性，降低了设备运行与维护成本。随着工业生产向大型化、精密化、高效化方向发展，对电机传动系统的要求不断提高，鼓形齿联轴器通过持续的结构优化和性能提升，将进一步扩大其应用范围，为各类工业设备的稳定运行提供更可靠的动力传递保障，成为工业生产中不可或缺的关键传动部件。
