GIICLZ鼓形齿式联轴器

GIICLZ鼓形齿式联轴器的一半采用非齿的半联轴套结构，通常成对使用中间采用轴相连或者运用于角位移较小的场合，结构紧凑，转动惯量低。GIICLZ鼓形齿式联轴器属于刚挠性联轴器，是机械传动系统中连接主动轴与从动轴、传递扭矩并补偿轴线偏差的关键部件，其结构设计兼顾刚性与挠性优势，适配多种复杂工况下的动力传递需求，广泛应用于各类重工业及通用机械领域。GIICLZ联轴器的核心结构由内齿圈、外齿轴套、密封件及润滑系统组成，部分型号可搭配中间轴，以满足长距离传动的安装需求，整体结构紧凑且回转半径小，能有效节省设备安装空间，适配不同的安装场景。外齿轴套的齿顶采用独特的鼓形设计，齿面呈圆弧状，与内齿圈的齿面精准啮合，这种特殊造型区别于传统直齿联轴器，也是其实现多元位移补偿的核心关键，球面中心与齿轮轴线重合，使得齿侧间隙相较于普通联轴器更大，可有效改善齿面接触条件，避免角位移工况下齿端棱边挤压导致的应力集中。

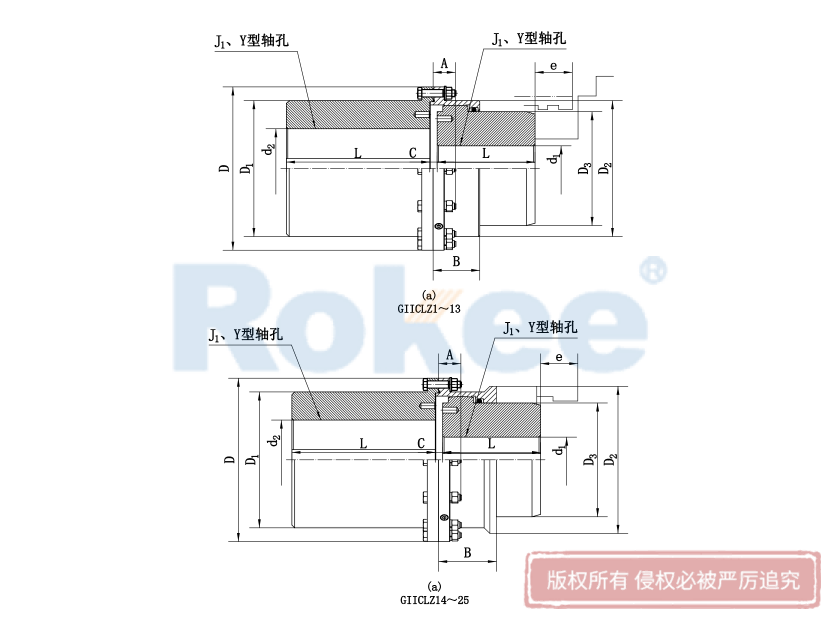

GIICLZ型鼓形齿式联轴器基本参数

型号	公称转矩 Tn N·m	许用转速 [n] r/min	轴孔直径	轴孔长度	D	D1	D2	D3	H	A	C	B	e	转动惯量 kg.㎡	润滑脂用量 ML	质量 kg
			轴孔直径	轴孔长度
			d1,d2	Y,J1
GIICLZ1	355	4000	16-50	38-112	103	71	71	50	2	38	8	38	38	0.00375-0.007	31	3.5
GIICLZ2	630	4000	16-60	38-142	115	83	83	60	2	44	8	44	42	0.00625－0.01	42	5.7
GIICLZ3	1000	4000	22-71	38-142	127	95	95	75	2	45	8	45	42	0.009－0.01675	42	7.6
GIICLZ4	1600	4000	38-80	60-172	149	116	116	90	2	49	8	49	42	0.02125－0.04875	53	13.5
GIICLZ5	2800	4000	38-90	60-172	167	134	134	105	2.5	54	10	54	42	0.044－0.0625	77	23.1
GIICLZ6	4500	4000	45-105	84-212	187	153	153	125	2.5	55	10	55	42	0.075-0.1065	91	29.3
GIICLZ7	6300	3750	50-115	84-212	204	170	170	140	2.5	59	10	59	42	0.1335-0.1898	108	43.8
GIICLZ8	9000	3300	55-125	84-212	230	186	186	155	3	71	12	71	47	0.184－0.297	161	54.9
GIICLZ9	14000	3000	60-150	107-252	256	222	212	180	3	73	12	37	47	0.358－0.575	184	88
GIICLZ10	2000	2650	65-150	107-252	287	239	239	200	3.5	82	14	82	47	0.58－0.935	276	111.5
GIICLZ11	31500	2350	110-175	167-302	325	250	276	235	3.5	85	14	85	47	1.223－1.625	322	162.4
GIICLZ12	45000	2100	130-200	202-352	362	286	313	270	4	95	16	95	49	2.39－3.093	404	268
GIICLZ13	63000	1850	150-225	202-352	412	322	350	300	4.5	104	18	104	49	3.93－6.34	585	320
GIICLZ14	100000	1650	170-250	242-410	462	420	335	——	5.5	148	22	148	63	6.9－8.6	1600	438
GIICLZ15	160000	1500	190-285	282-470	512	470	380	——	5.5	158	22	158	63	12.425－15.575	2100	650
GIICLZ16	224000	1300	220-320	282-470	580	522	430	——	7	177	28	177	67	21.2－26.35	2500	857
GIICLZ17	315000	1200	250-365	330-550	644	582	490	——	7	182	28	182	67	38.825－49.5	2700	1255
GIICLZ18	450000	1050	280-400	380-650	726	658	540	——	8	215	28	215	75	69.5－90.5	3900	1830
GIICLZ19	630000	950	300-475	380-650	818	748	630	——	9	220	32	220	75	122.5－161.25	5000	2457
GIICLZ20	900000	800	360-540	450-800	928	838	720	——	10.5	235	32	235	75	240－335	6200	3793
GIICLZ21	1250000	750	400-600	540-800	1022	928	810	——	11.5	245	40	245	75	435－527.75	7000	5348
GIICLZ22	1600000	650	450-680	540-800	1134	1036	915	——	13	255	40	255	75	701.25－852.25	8700	6871
GIICLZ23	2240000	600	500-770	680-800	1282	1178	1030	——	14.5	290	50	290	80	1415.75－1638.75	15000	10383
GIICLZ24	3150000	550	560-880	680-800	1428	1322	1175	——	16.5	305	50	305	80	2330.5－2976.25	18000	14465
GIICLZ25	4000000	460	670-1040	900-1000	1644	1538	1390	——	19	310	50	310	80	5174.25－7198.25	23000	23489

GIICLZ型鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成，其中外齿被制成球面形状，球面中心位于齿轮轴线上。这种设计使得齿侧间隙较一般齿轮大，从而允许联轴器在传动过程中承受较大的角位移。GIICLZ型鼓形齿式联轴器常用于低速重载工况条件的轴系传动，如冶金、矿山、起重运输等行业。同时，由于其高精度并经动平衡的特性，也可用于高速传动，如燃汽轮机的轴系传动。此外，它还适用于联接水平两同轴线并具有一定角位移的传动轴系，特别是当被联接两轴端相距较远时，GIICLZ型鼓形齿式联轴器更是显示出其独特的优势。GIICLZ型鼓形齿式联轴器具有多种型号可供选择，如GⅡCLZ1、GⅡCLZ2、GⅡCLZ3等，以满足不同传动系统的需求。同时，每种型号还具有不同的参数配置，如额定转矩、许用转速、轴孔直径范围等，用户可以根据具体的应用场景和传动需求进行选择。

内齿圈与外齿轴套是联轴器传递扭矩的核心部件，通常采用高强度合金钢制成，齿部经过淬火等工艺处理，能显著提升齿面硬度、耐磨性与抗疲劳性，为传递较大扭矩提供可靠保障，同时有效延长联轴器的整体使用寿命。密封件选用耐油橡胶等耐磨材料，紧密贴合各连接部位，能有效防止润滑剂泄漏，同时阻挡外界粉尘、水汽等污染物进入联轴器内部，避免齿面因杂质侵入而加剧磨损，保障内部部件的正常运转。润滑系统是保障联轴器长期稳定工作的重要组成部分，通常通过注油嘴注入润滑脂或润滑油，润滑油或润滑脂可通过润滑孔或润滑槽均匀覆盖齿面，减少内外齿啮合过程中的摩擦损耗，降低运行噪声，同时起到防锈、防腐的作用，进一步提升部件的耐用性，延长维修周期。此外，部分GIICLZ鼓形齿式联轴器会根据使用场景需求，采用密封端分离型或整体型结构，分离型齿间距较大，允许更大的径向位移；整体型结构更为紧凑、转动惯量小，适配对安装空间要求较高的场景，两种结构均可与多种规格的轴伸联接，通用性较强。

GIICLZ鼓形齿联轴器的性能优势十分突出，首要特点是位移补偿能力强，能够有效补偿两连接轴之间因安装误差、温度变形或设备振动导致的径向、轴向及角向偏差，其中角向补偿能力相较于传统直齿联轴器有明显提升，可适应复杂工况下轴系的轻微偏移，确保动力传递的连贯性与稳定性，避免因轴线偏差导致的设备振动、部件磨损加剧等问题。其承载能力出色，在相同尺寸条件下，相较于普通直齿联轴器，扭矩传递能力有显著提升，能够适配低速重载的工况需求，在承受较大冲击载荷时，仍能保持稳定的传动性能，不易发生变形、断齿等故障，保障设备的连续安全运行。

GIICLZ联轴器的传动效率高，通过鼓形齿面的精准啮合，减少了传动过程中的能量损耗，传动效率处于较高水平，能有效提升整个机械传动系统的运行效率，降低能耗。同时，其运行稳定性好，经过精密加工的齿面的啮合平稳，运转过程中噪声低，且振动传递特性优异，多齿同步啮合结构可有效分散载荷，相较于部分普通联轴器，振动幅度大幅降低，能更好地保护电机、减速机等核心配套设备，减少设备因振动产生的损耗，延长整个传动系统的使用寿命。此外，GIICLZ鼓形齿式联轴器的维护较为便捷，无需复杂的辅助设备，只需定期检查润滑情况，及时补充或更换润滑剂，检查密封件的完好性并适时更换，即可保障其长期稳定运行，有效降低设备维护成本与工作量。

基于其优异的结构设计与性能特点，GIICLZ鼓型齿式联轴器的应用范围十分广泛，主要集中在低速重载的重工业领域，同时也适配部分通用机械的传动需求。在冶金行业中，它被广泛应用于热轧带钢生产线、炼钢转炉倾动装置、轧钢机等设备的轴系传动，能够承受高扭矩与窜辊位移，补偿设备运行过程中产生的轴线偏差，保障轧制过程的平稳有序，适应冶金生产中高温、重载、振动频繁的复杂工况。在矿山行业，该联轴器适配颚式破碎机、矿井提升机、球磨机、煤矿带式输送机等设备，能够有效补偿设备振动产生的位移，适应频繁启停与冲击载荷，在粉尘较多的恶劣环境下，依靠可靠的密封系统保持稳定运行，保障矿山生产的连续性。

在起重运输行业，GIICLZ鼓形齿式联轴器用于港口门式起重机、桥式起重机等设备的传动系统，能够补偿轨道不平与桥架变形导致的轴偏移，传递较大扭矩，保障起重设备的平稳运行与安全作业，适配起重过程中载荷变化带来的冲击。在石油化工行业，它被应用于海上石油钻机、耐腐蚀化工泵等设备，能够耐受恶劣环境与介质腐蚀，依靠优质的材质与密封结构，确保传动系统的可靠运行，避免因介质腐蚀或粉尘侵入导致的部件损坏。此外，GIICLZ联轴器还广泛应用于工程机械、通用机械等领域，如压路机、混凝土搅拌车、风机、水泵等设备的轴系传动，能够根据不同设备的传动需求，传递相应扭矩并补偿轴线偏差，适配不同的安装场景与工况条件，为各类机械设备的稳定运行提供可靠的动力连接保障，成为现代机械传动系统中不可或缺的重要部件。
