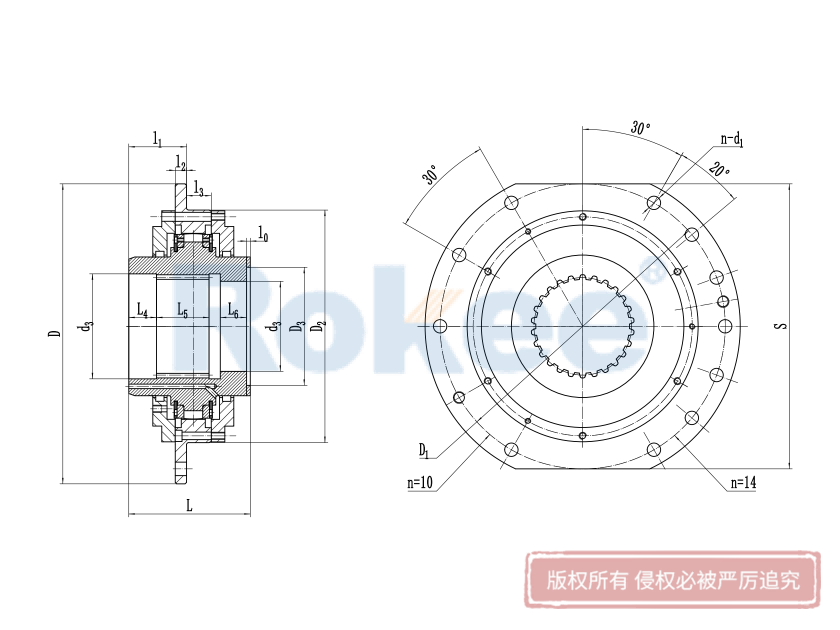

WJ型球面滚子卷筒联轴器

WJ起重卷筒联轴器是一种球面滚子联轴器，有带联接法兰的外套，球面滚子，半联轴器及内外盖板及密封系统组成，能够传递较大扭矩及承受径向载荷。WJ型球面滚子卷筒联轴器是适配起重、提升类机械设备的挠性传动部件，主要用于设备减速器输出轴与钢丝绳卷筒之间的连接传动。该部件整体结构紧凑，主要由带法兰的外套、球面滚子、半联轴套、密封盖板等构件组成，装配结构规整，安装调试便捷。设备运行过程中，其球面滚子结构可平稳传递转矩，同时可承载设备运行产生的径向载荷，还能适度补偿传动过程中产生的角位移，缓解轴系安装偏差与运行震动带来的传动损耗。整体运行稳定性佳，适配中低速、中等载荷的持续作业工况，适配矿山、起重、输送等多类工业设备传动场景，密封结构可有效阻隔粉尘、杂物，减少内部构件磨损，有效延长设备传动系统的使用寿命，保障机械设备持续稳定运转。

型号	公称转矩 Tn (KN ·m)	许用径向力 KN	内花键 d	D	D₁	D₂ h6	D₃	nxd₁	d₂ G6	d₃ G6	S h9	L	L	L₁	L₂	L₃	L₄	L₅	L₆	r	C	磨损刻度 m	转动惯量 (kg ·m²)	质量 kg
WJ1	5	16.5	INT16Z×2.5m	250	220	160	一	10×φ14	35	45	220	80	0	42	12	12	12	30	18	2	1.6	4	0.06	13.2
WJ1	5	16.5	INT17Zx2.5m	250	220	160	一	10×φ14	38	48	220	80	0	42	12	12	12	30	18	2	1.6	4	0.06	12.2
WJ2	7.1	18.5	INT17Z×2.5m	280	250	180	一	10×φ14	38	48	250	80	0	42	12	24	22	30	18	2	1.6	4	0.12	19.8
WJ2	7.1	18.5	INT15Zx3m	280	250	180	一	10×φ14	40	50	250	80	0	42	12	24	22	30	18	2	1.6	4	0.12	18.8
WJ3	9	20	INT15Z×3m	320	280	200	一	10×φ18	40	50	280	84	0	45	13	25	22	30	22	2.2	1.6	4	0.20	22.1
WJ3	9	20	INT18Z×3m	320	280	200	一	10×φ18	50	60	280	84	0	45	13	25	22	30	22	2.2	2	4	0.20	21.8
WJ4	14	25	INT18Z×3m	340	300	220	一	10×φ18	50	60	300	92	0	45	15	25	22	30	30	2.2	2	4	0.27	28.9
WJ4	14	25	INT22Z×3m	340	300	220	一	10×φ18	60	70	300	92	0	45	15	25	22	35	25	2.2	2	4	0.27	28.8
WJ5	18	35	INT22Zx3m	360	320	240	一	10xφ18	60	70	320	92	0	45	15	25	22	35	25	2.2	2	6	0.36	35
WJ5	18	35	INT27Z×3m	360	320	240	一	10xφ18	70	85	320	97	0	45	15	25	22	40	25	2.2	2.5	6	0.36	34
WJ6	22.4	38.5	INT27Z×3m	380	340	260	一	10×φ18	70	85	340	97	0	45	15	25	22	40	25	2.2	2.5	6	0.48	40
WJ6	22.4	38.5	INT18Z×5m	380	340	260	一	10×φ18	80	100	340	127	0	45	15	25	37	50	25	2.2	2.5	6	0.48	41
WJ7	28	42	INT18Z×5m	400	360	280	150	10×φ18	80	100	360	127	10	57	15	33	37	50	25	3	2.5	6	0.60	51
WJ7	28	42	INT22Z×5m	400	360	280	150	10×φ18	100	120	360	137	0	57	15	33	37	55	30	3	2.5	6	0.60	47
WJ8	35.5	49	INT22Z×5m	420	380	310	168	10xφ18	100	120	380	137	20	77	15	33	37	55	30	3	2.5	6	0.86	59
WJ8	35.5	49	INT26Z×5m	420	380	310	168	10xφ18	120	140	380	157	0	77	15	33	37	70	35	3	3	6	0.86	57
WJ9	50	70	INT26Z×5m	450	400	340	215	10×φ22	120	140	400	157	0	87	20	28	37	70	35	3	3	6	1.32	78
WJ9	50	70	INT30Z×5m	450	400	340	215	10×φ22	140	160	400	167	0	87	20	28	37	75	40	3	3	6	1.32	75
WJ10	100	120	INT30Z×5m	550	500	420	260	10×φ22	140	160	500	167	20	95	20	38	37	75	40	3	3	8	3.44	129
WJ10	100	120	INT34Z×5m	550	500	420	260	10×φ22	160	180	500	182	0	95	20	38	37	85	45	3	3	8	3.44	126
WJ11	160	140	INT34Z×5m	580	530	450	285	14×φ22	160	180	530	182	0	95	20	38	37	85	45	3	3	8	4.23	151
WJ11	160	140	INT38Z×5m	580	530	450	285	14×φ22	180	200	530	192	0	95	20	38	37	95	45	3	4	8	4.23	146
WJ12	224	170	INT38Z×5m	650	600	530	315	14×φ22	180	200	580	192	15	120	25	33	37	95	45	3	4	8	7.52	210
WJ12	224	170	INT26Z×8m	650	600	530	315	14×φ22	190	222	580	207	0	120	25	33	37	105	45	3	4	8	7.52	205
WJ13	355	300	INT26Z×8m	680	630	560	385	26×φ22	190	222	600	207	0	120	25	35	37	105	45	4	4	8	9.81	236
WJ13	355	300	INT30Z×8m	680	630	560	385	26×φ22	220	254	600	222	0	120	25	35	37	120	45	4	5	8	9.81	229
WJ14	500	340	INT30Z×8m	710	660	600	395	26×φ26	220	254	640	222	15	140	35	43	37	120	45	4	5	8	14.76	301
WJ14	500	340	INT34Z×8m	710	660	600	395	26×φ26	250	286	640	237	0	140	35	43	37	135	45	4	5	8	14.76	293
WJ15	630	380	INT34Z×8m	780	730	670	445	26×φ26	250	286	700	237	25	160	35	43	37	135	45	4	5	8	24.14	398
WJ15	630	380	INT38Z×8m	780	730	670	445	26×φ26	280	318	700	262	0	160	35	43	37	150	55	4	5	8	24.14	395
WJ16	710	450	INT38Z×8m	850	800	730	445	26×φ26	280	318	760	262	25	180	35	43	37	150	55	4	5	8	34.40	483
WJ16	710	450	INT44Z×8m	850	800	730	445	26×φ26	320	366	760	287	0	180	35	43	37	170	60	4	6	8	34.40	451
WJ17	900	520	INT44Z×8m	950	900	840	585	26×φ26	320	366	860	287	25	200	45	55	37	170	60	4	6	8	74.63	797
WJ17	900	520	INT50Z×8m	950	900	840	585	26×φ26	360	420	860	352	0	200	45	55	52	220	60	4	8	8	74.63	793

在起重、矿山、物料输送等重型机械传动系统中，轴系连接部件的稳定性、适配性与耐用性直接决定整套设备的运行效率与安全系数。WJ型球面滚子卷筒联轴器作为适配卷筒传动场景的专用传动部件，凭借独特的球面滚子结构设计，兼顾转矩传递、径向载荷承载与轴系位移补偿多重功能，广泛应用于各类中重型工业传动设备，是保障减速机与卷筒之间动力平稳传输的核心构件，适配各类复杂工况下的机械传动需求。

WJ联轴器整体结构设计紧凑合理，主要由带连接法兰的外套、球面滚子、半联轴套、内外盖板以及封闭式密封系统构成，各部件精准配合形成完整的传动承载体系。设备装配过程中，半联轴套固定于减速器输出轴位置，外套则通过紧固件与钢丝绳卷筒稳固连接，多组球面滚子沿圆周均匀分布，嵌入外套内圆与半联轴套外圆的对应孔位之间，形成核心的传动与承载结构。区别于普通传动联轴器，其核心构件采用球面造型滚子，摒弃了传统刚性连接的局限，既可以实现动力转矩的高效传递，又能依托球面结构的自适应特性完成调心作业，适配轴系运行中的微小位置偏差。

从工作原理来看，WJ型卷筒联轴器的运行逻辑分为动力传递与位移补偿两个核心维度。设备运行时，减速器输出轴带动半联轴套转动，通过均匀排布的球面滚子将转矩平稳传递至外套，进而驱动卷筒完成回转作业，整套传动过程咬合紧密、动力传输均匀，能够适配持续性、间歇性的传动作业模式。在设备安装与长期运行过程中，受安装误差、设备形变、机架沉降等因素影响，减速机输出轴与卷筒轴线容易产生轻微角向偏移，此时球面滚子可通过自身球面的滑动与微调，自适应补偿两轴之间的角位移偏差，有效规避轴系不对中引发的传动卡顿、部件磨损、振动异响等问题，其合理的位移补偿范围能够满足绝大多数常规工业设备的装配与运行要求。需要明确的是，该联轴器结构特性决定其主要适配径向载荷与转矩传递工况，并不适用于轴向载荷较大的作业场景，工况适配的针对性也让其在专用卷筒传动场景中表现更为稳定。

相较于传统齿式、柱销式联轴器，WJ型球面滚子卷筒联轴器具备多重贴合工业生产需求的性能优势。首先是承载性能优异，球面滚子与接触部位的贴合面积更大，受力分布均匀，不会出现局部应力集中的情况，能够承受较大的径向载荷与传动转矩，适配中重型载荷工况，长期重载运行状态下不易出现形变、破损等问题。其次是自适应适配性强，独特的球面调心结构可以自动修正轴系微小偏差，降低设备安装的精度门槛，减少安装调试的工作量，同时有效抵消设备运行过程中产生的轻微位置偏移，大幅降低轴系磨损概率。再者，整体结构集成度高，体积小巧、占用安装空间小，能够适配起重设备狭小的安装布局，便于设备整体结构的紧凑化设计。

设备运行的稳定性与使用寿命，离不开完善的密封防护结构。WJ型球面滚子卷筒联轴器配备专属内外盖板与多重密封组件，形成封闭式防护腔体，能够有效隔绝外界粉尘、砂石、水汽等杂质侵入内部传动结构，避免球面滚子与接触配合部位出现锈蚀、卡滞、磨损加剧等问题。同时，腔体内部可储存润滑介质，为滚子运转提供持续润滑，降低机械摩擦损耗，保障传动的灵活性与平稳性，大幅延长部件的使用寿命。结构中预留的润滑油孔与通气结构，方便后期定期补油与腔体压力调节，规避长期运行中润滑失效、腔体憋压引发的运行故障，让设备运维更加便捷高效。

在实际应用场景中，WJ卷筒联轴器主要适配各类起重机械起升机构中减速机与钢丝绳卷筒的连接，同时可广泛应用于矿山提升设备、大型物料输送设备、港口起重设备等同类传动结构。这类设备普遍存在作业频次高、载荷波动大、工况环境复杂的特点，对联轴器的抗疲劳性、稳定性、耐磨性有着较高要求，而WJ型球面滚子卷筒联轴器的结构特性与性能参数能够精准适配这类工况需求。面对设备频繁启动、换向、重载启停等复杂作业状态，其可以始终保持动力传输的连续性与稳定性，有效缓冲传动过程中的载荷冲击，弱化机械振动，保障整套传动系统平稳运行，减少设备故障停机频次，提升工业生产的连续性。

科学的运维方式能够进一步发挥设备性能，延长其服役周期。日常使用过程中，需定期检查联轴器的密封状态，查看是否存在润滑介质渗漏、密封件老化破损等情况，及时更换失效密封部件，防止杂质侵入内部结构。同时要定期通过预留油孔补充适配的润滑介质，保证球面滚子运转的润滑效果，减少机械摩擦损耗。定期检查紧固件的紧固状态，避免长期振动导致螺栓松动，引发传动偏移、部件晃动等问题。此外，需定期观测设备运行状态，若出现振动异常、异响、传动卡顿等现象，需及时停机检查，排查滚子磨损、轴系偏移、部件松动等故障隐患，及时检修调整，避免小故障引发设备整体运行问题。

凭借可靠的结构设计、稳定的传动性能与便捷的运维优势，WJ型球面滚子卷筒联轴器适配工业卷筒传动的核心需求，解决了传统联轴器位移补偿能力弱、重载易磨损、适配性差等行业常见问题。在工业机械不断升级、设备运行稳定性要求持续提升的当下，这类兼具承载、传动、调心、防护多重性能的专用联轴器，能够持续适配各类重型机械的工况升级需求，为工业传动系统的安全、高效、稳定运行提供坚实的部件支撑，在起重、矿山、港口等工业领域具备持久的应用价值与广阔的应用空间。
