WZL起重卷筒联轴器是一种球铰式联轴器,有内球面设计的联接法兰,外球面的球体半联轴套,特殊的传动键,内外限制盖等组成,内控一般采用花键套设计,通过特殊设计的键条传递转矩,能够承受很大的扭矩和径向载荷,大角位移补偿达到3︒,带有寿命指针,结构安全可靠。WZL内花键卷筒联轴器是适配重型机械工况的球铰式传动部件,主要应用于起重、提升、冶金等设备中减速器与卷筒的连接传动场景。该设备整体结构设计紧凑,主要由内球面联接法兰、外球面半联轴套、传动键与限位结构等部件构成,依托内置花键套结构完成扭矩传递,传动路径稳定规整。产品具备良好的位移补偿性能,可适配设备运行中的轻微安装偏差与角度偏移,有效缓冲传动过程中的机械应力。同时能够承载较大的径向载荷与传动扭矩,可限制设备轴向窜动,运行过程平稳,适配各类重载连续作业工况。整体装配便捷,适配性强,能有效提升重型传动系统的运行稳定性与使用寿命,是重型机械设备传动系统的常用配套部件。

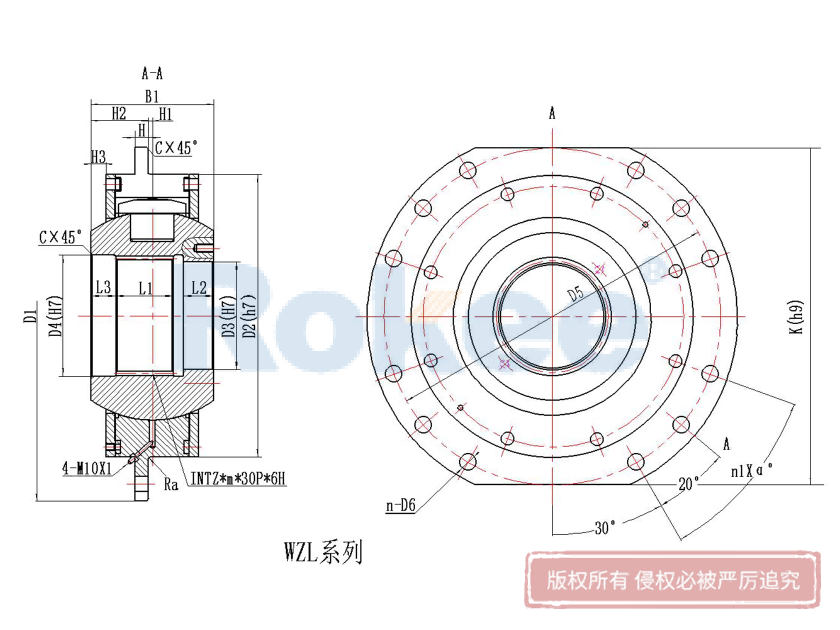

| 型号 | WZL01 | WZL02 | WZL03 | WZL04 | WZL05 | WZL06 | WZL07 | WZL08 | WZL09 | WZL10 | WZL11 | WZL12 | WZL13 | WZL14 | WZL15 | WZL16 | WZL17 | WZL18 | ||
| 公称扭矩 kN.m | 6.3 | 9 | 12.5 | 16 | 20 | 25 | 40 | 63 | 80 | 125 | 200 | 315 | 400 | 500 | 630 | 800 | 1120 | 1490 | ||
| 传递 扭矩 KN.M | 工 作 级 别 | M3 | 6.3 | 9 | 12.5 | 16 | 20 | 25 | 40 | 63 | 80 | 125 | 200 | 315 | 400 | 500 | 630 | 800 | 1120 | 1490 |
| M4 | 5.6 | 8 | 11.2 | 14 | 18 | 22.4 | 35.5 | 56 | 71 | 112 | 180 | 280 | 355 | 450 | 560 | 710 | 1000 | 1380 | ||
| M5 | 5 | 7.1 | 10 | 12.5 | 16 | 20 | 31.5 | 50 | 63 | 100 | 160 | 250 | 315 | 400 | 500 | 630 | 900 | 1250 | ||
| M6 | 4.5 | 6.3 | 9 | 11.2 | 140 | 18 | 28 | 45 | 56 | 90 | 140 | 224 | 280 | 355 | 450 | 560 | 800 | 1120 | ||
| M7 | 4 | 5.6 | 8 | 10 | 12.05 | 16 | 25 | 40 | 90 | 80 | 125 | 200 | 250 | 315 | 400 | 500 | 710 | 1000 | ||
| M8 | 3.55 | 5 | 7.1 | 9 | 11.2 | 14 | 22.4 | 35.5 | 45 | 71 | 112 | 180 | 224 | 280 | 355 | 450 | 630 | 900 | ||
| GB3478.1 | 15Z×3m | 18Z×3m | 22Z×3m | 27Z×3m | 18Z×5m | 22Z×5m | 26Z×5m | 30Z×5m | 34Z×5m | 38Z×5m | 26Z×8m | 30Z×8m | 34Z×8m | 38Z×8m | 44Z×8m | 50Z×8m | 44Z×10m | 56Z×10m | ||
| ( 花键 INT Z×m×30P×6H) | ||||||||||||||||||||
| K(h9) | 250 | 280 | 300 | 320 | 340 | 360 | 400 | 450 | 500 | 530 | 580 | 600 | 640 | 700 | 760 | 860 | 1020 | 1100 | ||
| B1 | 80 | 84 | 92 | 97 | 127 | 137 | 157 | 167 | 182 | 192 | 207 | 222 | 237 | 262 | 287 | 352 | 410 | 430 | ||
| D1 | 300 | 320 | 340 | 360 | 380 | 400 | 450 | 500 | 550 | 580 | 650 | 680 | 710 | 780 | 850 | 950 | 1120 | 1200 | ||
| D2(h7) | 190 | 200 | 220 | 240 | 260 , | 280 | 340 | 380 | 420 | 450 | 530 | 560 | 600 | 670 | 730 | 840 | 975 | 1055 | ||
| D3(H7) | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 140 | 160 | 180 | 190 | 220 | 250 | 280 | 320 | 360 | 400 | 540 | ||
| D4(H7) | 50 | 60 | 70 | 85 | 100 | 120 | 140 | 160 | 180 | 200 | 222 | 254 | 286 | 318 | 366 | 420 | 460 | 580 | ||
| D5 | 260 | 280 | 300 | 320 | 34 0 | 360 | 400 | 450 | 500 | 530 | 600 | 630 | 660 | 730 | 800 | 900 | 1055 | 1135 | ||
| H | 12 | 15 | 15 | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 25 | 25 | 35 | 35 | 35 | 45 | 50 | 60 | ||
| H1 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 10 | 15 | 25 | ||
| H2 | 37 | 39 | 43 | 44.5 | 59.5 | 63.5 | 73.5 | 77.5 | 85 | 90 | 96.5 | 104 | 110.5 | 123 | 134.5 | 166 | 190 | 190 | ||
| H3 | 4 | 5 | 5 | 5.5 | 10.5 | 10.5 | 12.5 | 13.5 | 16 | 14 | 15.5 | 16 | 17.5 | 16 | 17.5 | 37 | 37 | 37 | ||
| L1 | 30 | 30 | 35 | 40 | 50 | 55 | 70 | 75 | 85 | 95 | 105 | 120 | 135 | 150 | 170 | 220 | 260 | 270 | ||
| L2 | 18 | 22 | 25 | 25 | 25 | 30 | 35 | 40 | 45 | 45 | 45 | 45 | 45 | 55 | 60 | 60 | 60 | 60 | ||
| L3 | 22 | 22 | 22 | 22 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 52 | 65 | 70 | ||
| n-D6 | 8—14 | 8--18 | 8--18 | 8--18 | 8--18 | 8--18 | 12--22 | 12--22 | 12--22 | 12--22 | 12--22 | 24--22 | 24--26 | 24--26 | 24--26 | 24--26 | 24--29 | 24--29 | ||
| 螺栓 | M12 | M16 | M16 | M16 | M16 | M16 | M20 | M20 | M20 | M20 | M20 | M20 | M24 | M24 | M24 | M24 | M27 | M27 | ||
| n1× α° | 1×40 | 1×40 | 1×40 | 1×40 | 1×40 | 1×40 | 2 × 2 0 | 2 × 2 0 | 2 × 2 0 | 2 × 2 0 | 2 × 2 0 | 5 × 1 0 | 5 × 1 0 | 5 × 1 0 | 5 × 1 0 | 5 × 1 0 | 5 × 1 0 | 5 × 1 0 | ||
| Ra | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 4 | 4 | ||
| C | 1.6 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | |||
| 转动惯量 kg.m2 | 0.13 | 0.19 | 0.27 | 0.37 | 0.56 | 0.76 | 1.65 | 2.86 | 4.49 | 6.18 | 12.5 | 16.4 | 23.13 | 39.18 | 59.25 | 114.5 | 260.4 | 337.8 | ||
| 重量 kg | 18.9 | 22.6 | 28 | 32.8 | 47 | 57 | 90 | 122 | 157 | 190 | 290 | 335 | 393 | 551 | 693 | 1250 | 1950 | 2250 | ||
在起重、提升及重型输送类机械设备的传动系统中,卷筒连接部件是衔接减速器与卷筒的核心构件,直接决定设备动力传输的稳定性与运行寿命。WZL内花键卷筒联轴器作为适配重型工况的专用传动部件,依托科学的球铰式结构与内花键传动设计,妥善解决了传统传动连接中普遍存在的安装偏差适配性差、重载受力不均、部件磨损过快等行业常见问题,广泛应用于各类工业起重与升降设备的动力衔接场景,是重型机械传动系统中不可或缺的基础配件。
WZL联轴器整体采用一体化紧凑结构设计,核心由球面联接法兰、球面半联轴套、专用传动键、限位防护结构以及内花键传动套等构件组合而成,各部件精密配合,形成稳定高效的动力传递路径。区别于普通联轴器的直连式结构,其独特的球面配合架构赋予了部件优异的位移补偿能力,能够有效适配设备安装过程中产生的角度偏差,同时可缓冲设备运行中因机架形变、振动冲击带来的传动应力波动。内部搭载的渐开线内花键结构,让扭矩传递更加均匀平稳,避免了单点受力集中的问题,大幅提升了设备在持续重载运行状态下的传动可靠性。
从运行原理来看,设备工作时,减速器输出动力通过内花键结构精准传导至联轴器主体,再由联轴器带动卷筒完成旋转作业,球面配合结构可实时微调传动角度,抵消安装误差与工况形变产生的偏移量。这种柔性传动设计,既保障了大扭矩动力的高效传输,又能有效分担设备运行过程中的径向载荷,兼顾扭矩传递与径向承载双重功能,无需额外增设辅助承载构件,简化了设备整体传动结构,降低了整机装配的复杂程度。在常规工业工况下,该联轴器可适配小幅角位移偏差,适配起重设备卷筒端安装精度有限、运行工况复杂的使用特点。
相较于传统刚性连接传动部件,WZL卷筒联轴器的实用优势十分突出。首先是承载性能优异,能够同时适配大扭矩传递与高强度径向载荷承载需求,可长期应对重型设备持续启停、间歇重载、高频运转等复杂工况,不会出现传动卡顿、部件形变、动力损耗过大等问题。其次是适配性极强,针对设备安装对位偏差、机架受力形变、运行振动等常见工况问题,均可通过自身球面补偿结构自适应调节,大幅降低了设备装配难度,对现场安装精度的包容度更高,适配各类中小型及大型起重提升设备的改造与新装需求。
同时,该部件结构紧凑,整体占用空间较小,能够适配卷筒与减速器之间紧凑的安装空间,让设备整体布局更加规整合理。封闭式的主体结构搭配配套密封防护设计,可有效阻挡现场粉尘、水汽、杂质侵入传动核心区域,避免花键啮合面、球面配合面出现锈蚀、卡滞、异常磨损等情况,有效延长核心传动部件的使用寿命。标准化的构件搭配设计,让部件拆装、检修、更换流程更加简便,无需复杂工装辅助,可有效缩短设备维保停机时长,提升工业生产的连续性与稳定性。
在实际工业应用场景中,WZL球铰式卷筒联轴器主要适配各类起重机械、物料提升设备、矿山输送机械、建筑起重设备等工业装备,专门用于减速器输出端与钢丝绳卷筒的动力连接,同时也可适配其他需要兼顾扭矩传递与径向承载的旋转传动机构。在港口起重、矿山开采、工地吊装、厂区物料转运等重载、高频、连续作业的工况中,其运行稳定性得到充分验证,能够有效规避传统传动部件长期使用后出现的传动松动、扭矩衰减、偏心磨损、运行异响等故障,大幅降低设备故障频次与运维成本。
良好的运维方式是保障联轴器长期稳定运行的关键,日常使用中需结合工况环境制定常态化养护方案。设备常规运行期间,需定期检查密封结构的完整性,及时更换老化破损的密封配件,避免杂质进入内部影响传动精度。同时要定期补充适配的润滑介质,保障花键啮合面与球面配合面的润滑状态,减少金属部件干摩擦带来的损耗,缓解部件疲劳磨损。针对高频重载作业的设备,需定期检测传动间隙与配合精度,及时排查微小形变、磨损隐患,提前规避设备运行故障。定期的清洁养护与状态检测,能够发挥部件的传动性能,延长设备整体使用寿命,保障传动系统始终处于高效稳定的运行状态。
随着工业机械朝着重载化、稳定化、长效化方向持续发展,各类传动部件的适配性与耐用性要求不断提升。WZL型卷筒联轴器凭借科学的结构设计、稳定的传动性能、宽泛的工况适配性,契合重型工业设备的传动需求,有效弥补了传统传动连接结构的诸多短板。在未来的工业装备应用中,这类兼具补偿能力、承载能力与耐久性能的专用传动部件,将持续在起重输送、工矿生产等领域发挥重要作用,为各类重型机械设备的安全稳定运行提供坚实的传动保障。
