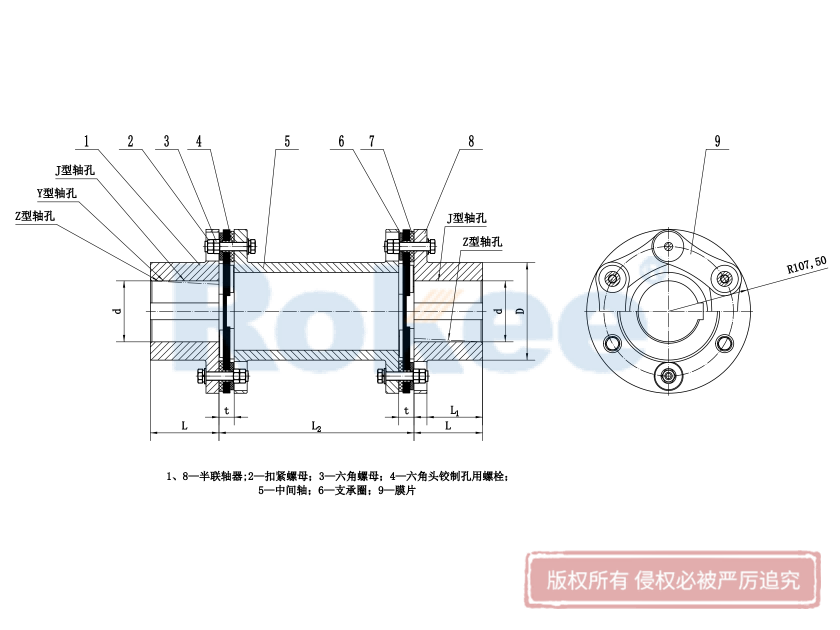

JMIJ金属膜片联轴器

JMIJ金属膜片联轴器采用带中间轴设计，适用于传递距离较长的场合，一端半联轴套带有沉孔，方便轴端的固定。JMIJ膜片联轴器是工业传动系统中常用的金属弹性挠性传动部件，主要依靠金属膜片的弹性变形完成扭矩传递，同时可自适应补偿设备运行中产生的轴向、径向与角向轴系偏差，有效化解安装误差、设备形变及温度变化带来的传动偏差问题。JMIJ联轴器整体结构紧凑，依靠螺栓搭配膜片组衔接两端传动结构，运行过程无机械摩擦、无需润滑维护，运行噪音低，传动间隙小。该部件耐温、抗腐蚀性能良好，能够适配各类复杂恶劣的工业工况，运行稳定性出色，使用寿命长久。凭借优异的传动精度与动态缓冲性能，它广泛适配精密机床、化工设备、风电装置、泵体及压缩机组等各类工业设备的传动场景，是高精度机械传动体系中适配性极强的核心配件。

型号	公称转矩 T_n N ·m	瞬时转矩 T_max N·m	许用转速 [n] r/min	轴孔直径 d,d₁ mm	轴孔长度 mm				D mm	t mm	L₂ min mm	质量 m kg	转动惯量 I kg·m²
					Y 型	J 、J₁ 、Z 、Z₁ 型		L _推荐
					L	L	L1	L _推荐
JMIJ1	25	80	6000	14	32	—	J₁27 Z₁20	35	90	8.8	100	1.8	0.0013
				16,18,19	42		30
				20,22	52		38
JMIJ2	63	180	5000	18,19	42		30	45	100	9.5		2.4	0.002
				20,22,24	52		38
				25	62		44
JMIJ3	100	315		20,22,24	54		38	50	120	11	120	4.1	0.0047
				25,28	62		44
				30	82		60
JMIJ4	160	500	4500	24	52		38	55	130	12.5		5.4	0.0069
				25,28	62		44
				30,32,35	82		60
JMIJ5	250	710	4000	28	62		44	60	150	14	140	8.8	0.0281
				30,32,35,38	82		60
				40	112		84
JMIJ6	400	1120	3600	32,35,38	82	82	60	65	170	15.5		13.4	0.0281
JMIJ7	630	1800	3000	40,42,45,48,50, 55,56	112	112	84	70	210	19	150	22.3	0.076
JMIJ7	630	1800	3000	60	142	—	107	70	210	19	150	22.3	0.076
JMIJ8	1000	2500	2800	45,48,50,55,56	112	112	84	80	240	22.5	180	36	0.1602
JMIJ8	1000	2500	2800	60,63,65,70	142	—	107	80	240	22.5	180	36	0.1602
JMIJ9	1600	4000	2500	55,56	112	112	84	85	260	24	220	48	0.2509
				60,63,65,70,71,75	142	—	107
				80	172	—	132
JMIJ10	2500	6300	2000	63,65,70,71,75	142	142	107	90	280	17	250	85	0.5195
JMIJ10	2500	6300	2000	80,85,90,95	172	—	132	90	280	17	250	85	0.5195
JMIJ11	4000	9000	1800	75	142	142	107	95	300	19.5	290	112	0.8223
				80,85,90,95	172	172	132
				100,110	212	—	167
JMIJ12	6300	12500	1600	90,95	172		132	120	340	23	300	152	1.4109
JMIJ12	6300	12500	1600	100,110,120,125	212		167	120	340	23	300	152	1.4109

在工业机械传动系统中，联轴器作为衔接主动设备与从动设备的关键部件，承担着传递扭矩、适配运转偏差、缓冲传动振动的重要作用，直接影响整套设备的运行稳定性与使用寿命。JMIJ金属膜片联轴器作为当下工业领域应用广泛的挠性传动部件，依托独特的金属弹性结构设计，摆脱了传统弹性联轴器依赖橡胶、尼龙等柔性介质的局限，凭借稳定的机械性能、持久的使用寿命和良好的偏差补偿能力，适配各类中高速、高精度、重负荷的工业传动场景，成为现代机械传动体系中不可或缺的核心配件。

JMIJ膜片联轴器的整体结构设计科学紧凑，整体由半联轴器、金属膜片组、连接紧固件及辅助定位构件组成，各部件精准配合，形成完整的动力传递体系。其中金属膜片组是整个设备的核心功能部件，大多采用优质不锈钢薄板叠合制成，根据不同的工况需求，膜片叠合层数与单片厚度会做出适配调整，能够兼顾结构韧性与承载强度。膜片通过高精度螺栓与两侧半联轴器交错连接，形成对称的传动结构，两侧半联轴器分别对接设备的主动轴与从动轴，实现动力的连续传递。整套结构摒弃了复杂的传动构件，无滑动摩擦结构，无需油脂润滑，从结构根源上减少了运行损耗与故障概率，同时大幅降低了设备后期运维的基础成本。

其核心工作原理依托金属膜片的弹性形变特性实现动力传递与偏差补偿。机械设备在安装与运行过程中，受安装工艺、设备沉降、运行振动、温度形变等多种因素影响，主动轴与从动轴之间难以实现绝对精准对中，会产生一定的轴向、径向及角度偏差，这类偏差若无法及时补偿，会直接转化为传动应力，加剧轴体、轴承等核心部件的磨损，引发设备振动、噪音增大、传动精度下降等问题。金属膜片联轴器在传递扭矩的过程中，可通过膜片的微量弹性形变，自适应吸收并补偿各类轴系偏差，让传动过程始终保持平稳状态。在动力传递时，依靠膜片的刚性特质稳定传输扭矩，无传动间隙、无转速滞后，保障动力传递的精准性；在轴系出现偏差时，凭借金属材质的优良弹性性能缓冲应力，避免刚性传动带来的机械冲击，有效保护整套传动系统构件。

相较于传统十字滑块、弹性套柱销等类型的联轴器，金属膜片联轴器的综合运行优势十分突出。首先是传动精度优异，整体运行无背隙，扭矩传递均匀稳定，不会出现动力卡顿、转速偏差等问题，能够满足精密机床、检测设备、伺服传动设备等对传动精度要求较高的场景需求。其次是环境适配性极强，核心传动构件为全金属材质，不惧高低温交替变化，可在干燥、潮湿、粉尘、轻微腐蚀等各类复杂工业环境中稳定运行，不会出现橡胶材质老化、开裂、变形等损耗问题，适配全天候连续作业工况。同时设备运行过程中无摩擦损耗、无介质老化失效问题，长期运行稳定性好，能够有效降低设备停机检修频次，提升工业生产的连续性。

在运行性能方面，JMIJ联轴器具备良好的抗疲劳性能与缓冲减震能力。工业设备长期高速运转、频繁启停会产生持续的交变应力，普通联轴器长期承受这类负荷易出现构件松动、弹性失效、部件破损等故障，而经过精密工艺加工的金属膜片组，结构强度均匀，抗交变应力能力强，可长期适配高速、高频启停的传动工况。与此同时，膜片的弹性形变能够有效吸收设备运行过程中产生的振动与冲击，阻断振动在轴系之间的传递，降低整套设备的运行噪音，优化设备运行工况，延长轴承、电机、泵体等配套设备的使用寿命。

凭借诸多实用性能优势，JMIJ型膜片联轴器的应用场景覆盖各类工业领域。在流体输送行业，可适配各类工业水泵、油泵、风机、压缩机的传动系统，保障流体输送设备稳定连续运行，避免传动偏差引发的设备异响与损耗。在精密机械加工领域，适配数控设备、精密传动机床的动力衔接，精准传递动力，保障设备加工精度的稳定性。在能源动力领域，可用于发电机组、动力传动机组的轴系连接，适配中高速大功率的传动需求，承受高强度的扭矩负荷。此外，在化工、冶金、建材等重工行业的连续化生产设备中，该类联轴器也凭借耐损耗、免维护、高稳定的特性，成为主流的传动配套部件。

虽然金属膜片联轴器的整体可靠性较高，但科学的选型与规范的安装使用，是保障其长效运行的关键。在选型阶段，需结合设备的额定扭矩、运行转速、轴系偏差范围、工作环境等核心参数匹配对应规格，避免小规格设备承载超负荷工况，或规格过大造成传动冗余、资源浪费。安装过程中，需严格把控轴系对中精度，尽可能降低初始安装偏差，减少膜片长期形变带来的疲劳损耗，同时规范紧固连接螺栓，保证各紧固件受力均匀，避免运行中出现螺栓松动、受力不均等问题。日常使用中无需频繁维护，仅需定期检查紧固件紧固状态、膜片表面是否存在疲劳裂纹、形变异常等情况，及时排查潜在故障，即可大幅延长设备使用寿命。

随着工业生产向精密化、高效化、长效化方向持续发展，工业传动系统对配套部件的稳定性、精度、耐用性要求不断提升，传统柔性联轴器的性能短板逐渐凸显，而金属膜片联轴器的结构优势与性能特点，恰好契合现代工业的发展需求。其无润滑、低损耗、高精度、强适配的核心特性，能够有效适配各类复杂工况的传动需求，减少设备运维成本，提升机械传动效率与稳定性。在未来的工业机械传动领域，这类高性能金属挠性联轴器将持续迭代优化，在更多高端精密传动场景中普及应用，成为工业设备稳定运行的重要保障。
