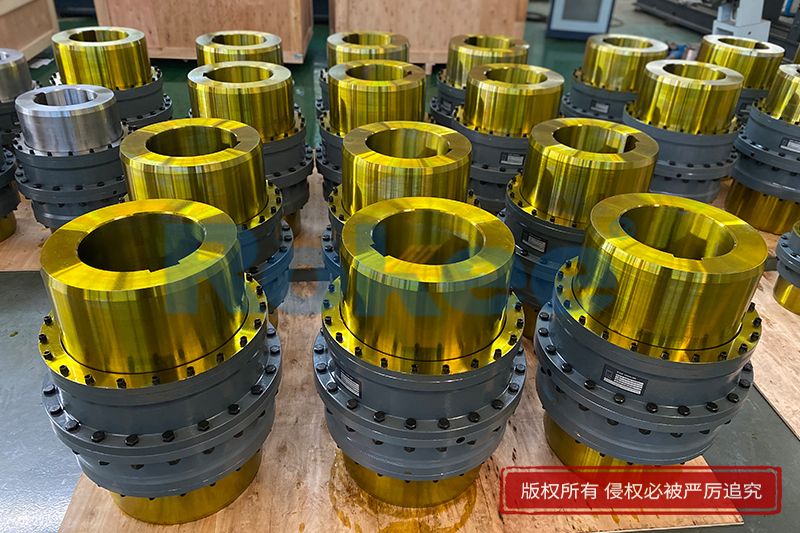

GIICL鼓形齿式联轴器轴向定位
在工业传动系统中，GIICL鼓形齿式联轴器凭借优良的位移补偿能力、稳定的扭矩传递性能和较强的工况适配性，被广泛应用于各类重型、高速、连续运转的机械设备中。联轴器作为连接主动轴与从动轴的核心部件，其运行稳定性直接决定整套传动设备的工作效率与使用寿命，而轴向定位则是保障联轴器精准、稳定作业的核心环节。不同于普通刚性联轴器，鼓形齿式联轴器具备轴向、径向及角向位移补偿能力，这种柔性补偿特性也使得轴向定位的精准度与稳定性管控更为关键，若轴向定位出现偏差，会直接引发齿面异常磨损、传动振动、扭矩传递不均、设备轴系受力失衡等一系列问题，严重时还会造成设备停机、零部件损坏等故障，因此掌握其轴向定位原理、安装要点与运维技巧，是保障传动系统长效稳定运行的基础。
GIICL鼓形齿联轴器的轴向定位逻辑依托其独特的结构设计实现，核心由带鼓形外齿的轴套与内齿圈啮合配合构成，鼓形的特殊齿面轮廓不仅优化了齿面受力状态，降低了啮合过程中的应力集中，也为轴向定位与微量位移补偿提供了结构基础。设备运行过程中，传动轴会因长期负载运转、环境温度变化、设备基础轻微沉降等因素产生轴向伸缩或偏移，该联轴器可通过内外齿面的相对滑动吸收这类微量轴向位移，规避轴系产生附加轴向载荷，但这种补偿功能并非无限制、无约束的自由位移，必须依托可靠的轴向定位结构限定位移范围，确保内外齿始终处于精准啮合状态，既保留合理的补偿能力，又避免轴向窜动引发的传动失效。其定位核心逻辑是通过结构限位与装配配合的双重作用，将联轴器的轴向位移控制在合理区间，实现位移补偿与运行稳定性的平衡。
目前工业应用中，GIICL联轴器的轴向定位主要依靠轴肩定位、圆螺母定位、弹性挡圈定位以及端面限位结构四种主流方式，不同定位方式适配不同工况载荷与转速条件，实际应用中多采用单一方式或组合方式保障定位可靠性。轴肩定位是基础且稳固的定位形式，依托传动轴自身加工的轴肩端面与联轴器轴套端面紧密贴合，依靠机械端面约束限制联轴器轴向窜动，该定位结构承载能力强、稳定性高，无松动隐患，尤其适配重载、冲击载荷较大的传动场景，能够有效抵御运行过程中产生的轴向冲击力，始终保持联轴器与传动轴的相对位置固定。圆螺母定位属于可调式轴向定位结构，通过螺母与传动轴螺纹的配合锁紧联轴器轴套，可根据装配需求微调联轴器的轴向安装位置，适配轴系安装偏差微调、设备检修后重新对位的场景，灵活性较强，搭配止动垫圈使用可有效防止螺母松动，保障长期定位稳定性。
弹性挡圈定位结构更为简洁，通过在传动轴卡槽内卡入弹性挡圈，依靠挡圈端面阻挡联轴器轴向位移，装配便捷、拆装高效，多用于轻载、低转速、运行工况平稳的传动系统，能够满足常规工况下的轴向定位需求。端面限位结构则依托联轴器自身内外齿圈的端面配合实现辅助定位，结合鼓形齿的球面齿形特性，在允许微量轴向滑动补偿的同时，避免内外齿出现过度轴向偏移，防止齿面啮合错位，常与轴肩、圆螺母定位配合使用，形成双重限位防护，大幅提升复杂工况下的定位可靠性。
轴向定位的精准度完全依赖规范化的安装工艺，安装前期的预处理工作是保障定位效果的前提。装配前需彻底清理传动轴、联轴器轴孔、齿面及所有配合端面，去除锈蚀、油污、毛刺、杂质等异物，确保所有贴合面平整光洁，避免因杂质垫塞导致的定位间隙、端面贴合不严等问题。同时需检查传动轴轴肩垂直度、螺纹完好度、卡槽规整度，排查零部件变形、磨损、裂纹等缺陷，不合格零部件严禁装配，从源头规避定位失效隐患。装配过程中，需严格把控联轴器与传动轴的配合精度，采用适配的装配工艺实现紧密贴合，杜绝轴套与轴体之间的间隙松动，否则设备运行后会出现轴向窜动，逐步加剧齿面磨损与传动振动。
对位校准是轴向定位安装的核心工序，需借助专业检测工具实时监测联轴器的端面跳动与同轴度状态，将各项偏差控制在合理范围。安装时以一端轴系为基准，逐步微调另一端联轴器位置，保证内外齿啮合间隙均匀、端面贴合平整，轴向预留合理的补偿间隙，既不可间隙过小导致热膨胀时轴系顶死，也不可间隙过大引发大幅轴向窜动。完成初步定位装配后，需对称均匀紧固连接螺栓，避免单侧紧固用力过大造成联轴器偏移、端面倾斜，彻底杜绝因装配受力不均引发的定位偏差。
实际设备运行过程中，轴向定位失效是联轴器常见故障之一，主要表现为设备运行异响、传动振动加剧、转速不稳、齿面局部快速磨损等问题。引发定位失效的原因主要分为三类，一是安装工艺不规范，端面贴合不严、对位偏差超标、螺栓紧固不到位，导致初始定位精度不足；二是工况适配不当，轻载定位结构用于重载工况，长期轴向载荷导致限位结构变形、松动，失去定位作用；三是长期运维缺失，设备长期运转后螺纹松动、挡圈疲劳变形、端面磨损，逐步产生轴向间隙，最终引发定位失效。轴向定位失效后，联轴器内外齿啮合状态被破坏，受力均匀性大幅下降，局部齿面会承受超负荷摩擦与挤压，快速出现磨损、点蚀、胶合等损伤，不仅降低联轴器使用寿命，还会导致轴系受力失衡，加剧轴承、减速机等配套设备的损耗。
为长期保障GIICL鼓形齿式联轴器轴向定位的稳定性，需建立常态化的运维机制。日常巡检中，重点监测设备运行振动、异响状态，定期停机检查联轴器端面贴合情况、紧固件紧固状态、限位结构完好度，及时紧固松动部件、更换变形磨损的限位配件。针对高温、粉尘、重载等恶劣工况，需缩短巡检与维护周期，同时做好齿面润滑养护，优质的润滑状态可减少齿面滑动摩擦阻力，降低轴向位移过程中的机械损耗，避免干摩擦加剧定位结构磨损。此外，设备检修拆装后，必须重新进行精准对位校准，严格复刻标准安装工艺，杜绝凭经验装配导致的定位偏差，持续保障联轴器轴向定位精准、传动运行稳定，充分发挥其位移补偿与扭矩传递的核心性能，为整套工业传动系统的安全长效运转提供保障。
