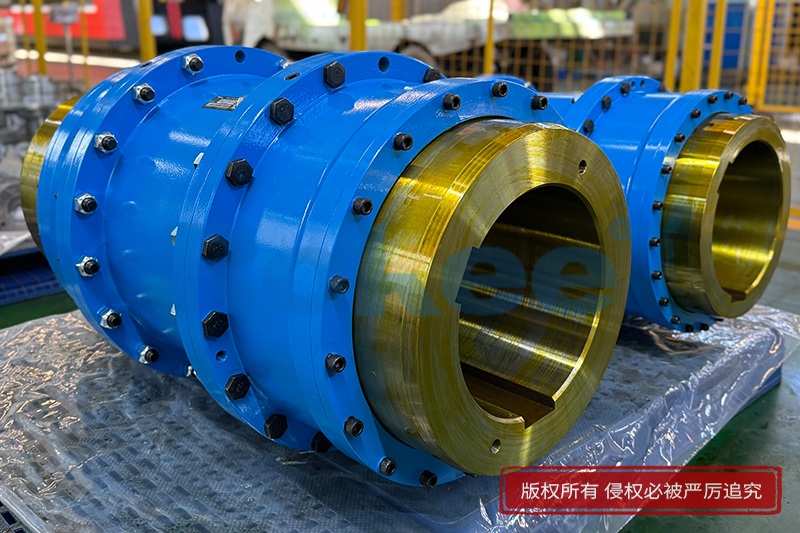

GⅡCL鼓形齿式联轴器特征

鼓形齿式联轴器是机械传动系统中不可或缺的核心部件，其中GⅡCL型凭借独特的结构设计与优异的使用性能，广泛应用于各类工业场景，成为重载、高精度传动需求中的优选装备。该类型联轴器属于刚挠性联轴装置，核心结构由齿数相同的内齿圈和带外齿的凸缘半联轴器组成，部分规格配备独立中间轴，适配长距离传动场景，整体结构紧凑且布局合理，既能满足动力传递的核心需求，又能适应复杂的安装环境。其突出的结构特征的是外齿轴套的齿顶加工成球面鼓形，球面中心精确位于齿轮轴线上，这种特殊的几何构造不仅区别于普通直齿联轴器，更赋予了其诸多独特的使用优势，从根本上解决了传统联轴器在补偿能力、承载性能和使用寿命上的局限。

GⅡCL鼓形齿联轴器具备优异的多方向位移补偿能力，这也是其核心特征之一。在工业生产中，机械设备运行时难免会因安装误差、基础沉降、热胀冷缩以及设备振动等因素，导致两轴出现角位移、径向位移和轴向位移，若联轴器无法有效补偿这些位移偏差，极易造成齿面磨损、传动卡顿甚至部件损坏。而该类型联轴器通过鼓形齿的弧形齿面设计，能够灵活应对各类位移偏差，其中角位移补偿量可达一度三十分，相较于普通直齿联轴器提升明显，径向和轴向也能实现合理范围的位移补偿，有效抵消偏差带来的不良影响，避免齿端棱边挤压和应力集中的弊端，保障传动系统的平稳运行。这种补偿能力使其在冶金、矿山等设备运行环境复杂的领域，展现出极强的适应性。

承载能力强是GⅡCL鼓型齿式联轴器的另一大显著特征。得益于鼓形齿的优化设计，其齿面接触形式从普通直齿的线接触转变为面接触，接触面积大幅提升，载荷分布更加均匀，在相同外形尺寸下，承载能力比直齿联轴器高出十五至二十个百分点，能够稳定传递大扭矩，适配低速重载的工作场景。同时，联轴器的关键部件多采用高强度铸钢或锻钢材质，经过调质、渗碳淬火等精密加工处理，既保证了部件的硬度，又保留了足够的韧性，齿面硬度可达较高标准，能够有效抵抗磨损、冲击和疲劳，延长联轴器的使用寿命。此外，多齿同步啮合的结构设计进一步分散了载荷，减少了单个齿面的受力压力，不仅提升了承载稳定性，还降低了齿面磨损速度，确保长期重载运行下的可靠性。

传动效率高、运行平稳且噪声低，也是GⅡCL联轴器的重要特征。该类型联轴器通过内外齿的精准啮合传递动力，啮合间隙经过科学优化，传动过程中无明显滑动和卡顿，传动效率可达百分之九十七以上，能更大限度减少动力损耗，提升整个传动系统的工作效率。同时，鼓形齿的弧形设计使得啮合过程更加平缓，避免了直齿啮合时的刚性冲击，减少了振动的产生，相较于其他类型联轴器，其运行振动可降低百分之四十至六十，运行噪声也得到有效控制，能够为机械设备的平稳运行提供保障，尤其适用于对运行精度和噪声控制有较高要求的场景，如精密机床、高速压缩机等设备的传动系统。

结构紧凑、安装拆卸便捷且维护成本低，进一步凸显了GIICL鼓形齿式联轴器的实用价值。该类型联轴器采用一体化的结构设计，回转半径小，占用安装空间少，能够灵活适配不同设备的安装布局，尤其适用于安装空间有限的场景。其外齿套齿端呈喇叭形状，使得内外齿的装拆更加方便，无需复杂的专用工具，降低了安装和拆卸过程中的工作量，提高了维护效率。在日常维护方面，联轴器配备双重密封组件，能够有效阻隔粉尘、水汽等杂质侵入，保护齿面和内部部件不受损坏，同时合理的润滑系统设计，只需定期补充或更换润滑脂，即可保证联轴器的正常运行，无需频繁检修，大幅降低了维护成本和停机损失。

此外，GIICL鼓形齿联轴器的适配范围极为广泛，具备良好的通用性和互换性。其规格型号丰富，能够根据不同设备的轴孔尺寸、扭矩需求和安装方式进行适配，可与多种类型的轴伸联接，涵盖冶金、矿山、起重运输、石油化工、工程机械、通用机械等多个工业领域，既能用于轧机、球磨机、破碎机等重型设备的传动，也能用于水泵、风机、减速机等常规设备的动力传递。同时，该类型联轴器经过精密动平衡处理，部分规格可适配高速传动场景，转速范围能够满足多数工业设备的需求，特殊设计型号还可适配更高转速的工作环境，进一步拓展了其应用范围。

GⅡCL鼓形齿式联轴器凭借其独特的鼓形齿结构设计，集位移补偿能力强、承载性能优异、传动效率高、运行平稳、安装维护便捷、适配范围广等诸多优势于一体，能够有效解决工业传动中的各类难题，为机械设备的稳定、高效运行提供可靠的动力传递保障，在现代工业生产中发挥着不可或缺的重要作用，成为重载传动系统中的核心纽带。
