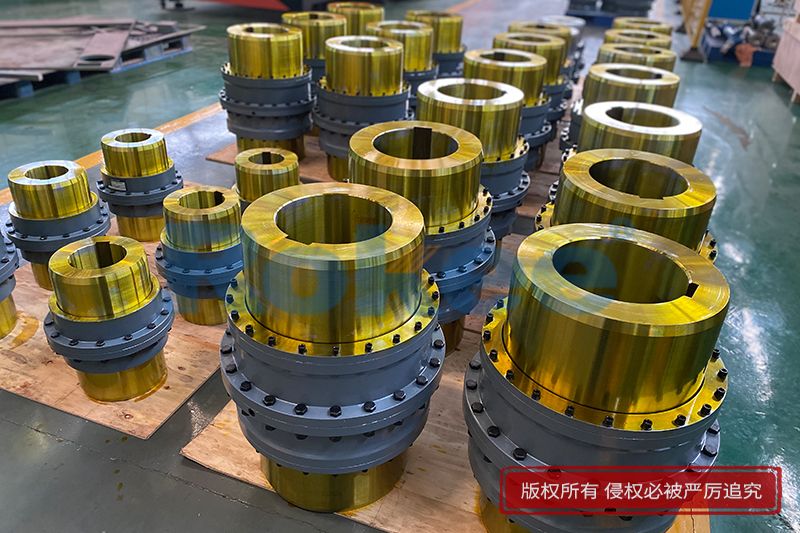

GIICL鼓形齿式联轴器位移量

鼓形齿式联轴器作为重载传动系统中的核心连接部件，凭借优异的承载能力和位移补偿性能，广泛应用于冶金、矿山、起重、工程机械等多个行业，其中GIICL系列凭借结构紧凑、适配性强的特点，成为诸多重载设备的优选。位移量作为GIICL鼓形齿式联轴器的核心技术参数，直接决定了其在实际工况中的适配能力和运行稳定性，深入了解其位移特性、影响因素及合理控制方法，对设备的安全高效运行具有重要意义。

GIICL鼓形齿式联轴器的位移量，本质上是指其在运行过程中，能够补偿主动轴与从动轴之间因安装偏差、设备变形、温度变化等因素产生的相对位移的能力，这种补偿能力主要依托其独特的鼓形齿结构设计实现。与传统直齿联轴器相比，GIICL系列的外齿采用球面弧形设计，球面中心与齿轮轴线重合，这种结构使得联轴器在运行时，即使两轴存在一定程度的偏移，也能保证齿面均匀接触，避免出现齿端棱边挤压和应力集中的问题，从而实现平稳传动，同时为位移补偿提供了结构基础。

GIICL鼓型齿式联轴器的位移量主要分为三个方向，分别是轴向位移、径向位移和角向位移，不同方向的位移补偿适用于不同的工况需求，三者相互配合，共同保障传动系统的稳定性。轴向位移是指两轴在轴线方向上产生的相对窜动，这种位移主要源于设备运行过程中的热膨胀，比如冶金设备中的轧辊在高温环境下会发生轴向伸长，矿山球磨机的轴系在重载冲击下也可能出现微小的轴向窜动。GIICL系列能够通过鼓形齿与内齿圈的啮合滑动，补偿一定范围的轴向位移，避免轴向力直接作用于轴承和设备本体，减少部件磨损。

径向位移则是指两轴轴线在垂直于轴线方向上的相对偏移，这种偏移多由安装误差、地基沉降、设备振动等因素引起，比如港口起重机的轨道不平会导致轴系产生径向偏移，矿山破碎机的振动也可能造成轴系错位。GIICL鼓形齿联轴器的鼓形齿结构能够增大齿面接触面积，在径向偏移发生时，齿面可通过微小的滑动调整，使载荷均匀分布，从而补偿径向位移带来的影响，防止齿面局部磨损加剧和传动振动增大。角向位移是指两轴轴线之间产生的夹角偏差，多由设备安装精度不足、部件变形等原因导致，这种偏差会使联轴器齿面受力不均，影响传动效率和使用寿命，而GIICL系列的鼓形齿设计能够有效适应一定角度的偏转，通过齿面的柔性接触，抵消角向偏差带来的不利影响。

需要注意的是，GIICL联轴器的位移量并非固定不变，而是受多种因素影响。首先是联轴器的型号规格，不同型号的GIICL联轴器，其齿形尺寸、结构设计存在差异，对应的位移补偿范围也有所不同，通常型号越大，位移补偿能力越强，可适配更大规模的设备和更复杂的工况。其次是制造工艺和材料性能，高质量的材料和精密的制造工艺，能够提升联轴器的结构强度和齿面精度，从而保证位移补偿的稳定性，比如齿面经过深层渗碳淬火处理后，硬度和耐磨性提升，在位移补偿过程中可减少齿面磨损，延长使用寿命。

工况条件也会对位移量产生显著影响，在高温、重载、高频振动等严苛工况下，联轴器的位移补偿能力会受到一定考验，比如高温环境会使材料热膨胀系数发生变化，可能导致实际位移量超出设计范围，而重载则会增加齿面受力，影响位移调整的灵活性。此外，润滑状况也与位移量密切相关，良好的润滑能够减少齿面摩擦，使位移补偿过程更加顺畅，避免因润滑不足导致齿面卡滞，无法实现有效的位移补偿，进而引发设备故障。

在实际应用中，合理控制和利用GIICL鼓形齿式联轴器的位移量，是保障设备稳定运行的关键。在选型时，需根据设备的实际工况，结合轴系可能产生的位移类型和范围，选择合适型号的联轴器，确保其位移补偿能力能够满足工况需求，既不能选择位移补偿范围过小的联轴器，以免无法抵消轴系偏移，也不能盲目选择过大位移量的联轴器，避免造成成本浪费和结构冗余。

安装过程中，应尽量减小轴系的安装偏差，为联轴器的位移补偿预留合理空间，同时严格按照规范进行安装，确保联轴器与轴系连接牢固，避免安装不当导致位移量异常。在设备运行过程中，需定期检查联轴器的运行状况，监测位移量是否在合理范围，及时补充润滑脂，检查齿面磨损情况，若发现位移量异常或齿面磨损严重，应及时停机检修，避免故障扩大。

GIICL鼓形齿式联轴器的位移量是其适配复杂工况、保障传动稳定的核心优势，其多方向的位移补偿能力，能够有效解决工业生产中轴系偏移带来的诸多问题，减少设备磨损，提升传动效率和运行安全性。深入了解位移量的特性、影响因素及控制方法，合理选型、规范安装和维护，能够充分发挥GIICL鼓形齿式联轴器的性能优势，延长设备使用寿命，降低生产维护成本，为工业生产的高效稳定运行提供保障。
