LXZ(HLL)弹性柱销联轴器

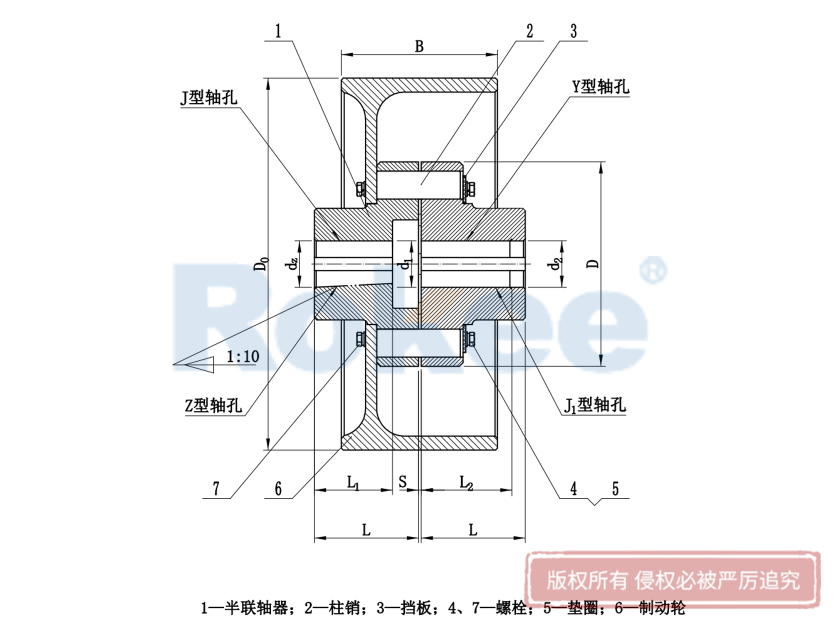

LXZ（HL）弹性柱销联轴器采用带制动轮设计，适用于需制动场合。

型号	原型号	公称扭矩 N ·m	许用转速 rpm	轴孔直径 mm	轴孔长度mm			D₀	D	B	B₁	S	许用补偿量			转动惯量 kg ·m²	重量 kg
				轴孔直径 mm	Y型	J₁、J、Z型		D₀	D	B	B₁	S	轴向	径向	角向
				d₁、d₂ 、d_z	L	L₁	L	mm							角向
LXZ1	HLL1	560	5600	20、22、24	52	38	52	200	120	85	42	2.5	±1	0.15	≤0°30'	2.18	11
				25、28	62	44	62
				30、32、35	82	60	82
LXZ2	HLL2	1250	3750	30、32、35、38	82	60	82	200	160	85	40	2.5	±1	0.15		2.45	14
LXZ2	HLL2	1250	3750	40、42、45、48	112	84	112	200	160	85	40	2.5	±1	0.15		2.45	14
LXZ3	HLL3	1250	2430	30、32、35、38	82	60	82	315	160	132	66	2.5	±1	0.15		13.08	25
LXZ3	HLL3	1250	2430	40、42、45、48	112	84	112	315	160	132	66	2.5	±1	0.15		13.08	25
LXZ4	HLL4	2500	2430	40、42、45、48、50、56	112	84	112	315	195	132	66	3	±1.5	0.15		16.6	40
LXZ4	HLL4	2500	2430	60、63	142	107	142	315	195	132	66	3	±1.5	0.15		16.6	40
LXZ5	HLL5	2500	1900	40、42、45、48、50、55、56	112	84	112	400	195	168	84	3	±1.5	0.15		49.2	59
LXZ5	HLL5	2500	1900	60、63	142	107	142	400	195	168	84	3	±1.5	0.15		49.2	59
LXZ6	HLL6	3150	1900	50、55、56	112	84	112	400	220	168	84	3	±1.5	0.15		57.6	69
LXZ6	HLL6	3150	1900	60、63、65、70、71、75	142	107	142	400	220	168	84	3	±1.5	0.15		57.6	69
LXZ7	HLL7	3150	1500	50、55、56	112	84	112	500	220	210	105	3	±1.5	0.15		127.4	91
LXZ7	HLL7	3150	1500	60、63、65、70、71、75	142	107	142	500	220	210	105	3	±1.5	0.15		127.4	91
LXZ8	HLL8	6300	1900	60、63、65、70、71、75	142	107	142	400	280	168	84	4	±2	0.2		161.7	88
LXZ8	HLL8	6300	1900	80、85	172	132	172	400	280	168	84	4	±2	0.2		161.7	88
LXZ9	HLL9	6300	1500	60、63、65、70、71、75	142	107	142	500	280	210	105	4	±2	0.2		129.2	113
LXZ9	HLL9	6300	1500	80、85	172	132	172	500	280	210	105	4	±2	0.2		129.2	113
LXZ10	HLL10	11200	1500	70、71、75	142	107	142	500	320	210	105	4	±2	0.2		156	156
				80、85、90、95	172	132	172
				100、110	212	167	212
LXZ11	HLL11	11200	1220	70、71、75	142	107	142	630	320	265	132	4	±2	0.2		314	187
				80、85、90、95	172	132	172
				100、110	212	167	212
LXZ12	HLL12	16000	1220	80、85、90、95	172	132	172	630	360	265	132	5	±2	0.2		328	326
LXZ12	HLL12	16000	1220	100、110、120、125	212	167	212	630	360	265	132	5	±2	0.2		328	326
LXZ13	HLL13	22400	1080	100、110、120、125	212	167	212	710	410	298	149	5	±2	0.2		713	337
LXZ13	HLL13	22400	1080	130、140	252	202	252	710	410	298	149	5	±2	0.2		713	337
LXZ14	HLL14	35500	1080	110、120、125	212	167	212	710	480	298	149	6	±2.5	0.25		849	458
				130、140、150	252	202	252
				160、170、180	302	242	302
LXZ15	HLL15	35500	950	110、120、125	212	167	212	800	480	335	168	6	±2.5	0.25		1231	504
				130、140、150	252	202	252
				160、170、180	302	242	302

项目

LX1

LX2

LX3

LX4

LX5

LX6

LX7

LX8

LX9

LX10

LX11

LX12

LX13

LX14

—

LXZ1

LXZ2
LXZ3

LXZ4
LXZ5

LXZ6
LXZ7

LXZ8
LXZ9

LXZ10
LXZ11

LXZ12

LXZ13

LXZ14
LXZ15

—

轴向mm

±0.5

±1

±1.5

±2

±2.5

±3

径向mm

0.15

0.20

0.25

角向

≤0° 30'

在工业机械传动体系中，联轴器是衔接主动设备与从动设备、传递扭矩动力的核心基础部件，设备运行的稳定性、使用寿命以及传动精度，都与联轴器的选型和运行状态密切相关。HLL弹性柱销联轴器作为常用的传动连接配件，依托合理的柔性结构设计，兼顾了刚性传动的稳定性与弹性结构的缓冲适配性，能够有效适配各类中低速、变载荷的工业传动场景，在通用机械、轻工制造、暖通通风、物料输送等诸多行业中得到广泛应用，成为保障轴系传动平稳运行的重要配件。

HLL弹性柱销联轴器整体结构设计紧凑规整，无冗余复杂构件，主要由两组半联轴器、非金属弹性柱销、防护盖板以及固定固件等基础部件组合构成，各部件分工明确、协同配合，形成完整的动力传递体系。其中半联轴器多采用优质金属材质经精密铸造与机械加工成型，结构强度均匀，抗压抗扭性能出色，能够长期承受设备运行中的常规扭矩载荷，不易出现变形、开裂等损耗问题。核心传动部件为非金属弹性柱销，材质具备优良的弹性形变能力与耐磨性能，是实现缓冲减振、偏差补偿的关键构件，搭配防护盖板的防护加持，可有效阻挡外界粉尘、杂质侵入结构内部，保护核心传动部件的运行状态。整体装配无需复杂工艺，部件通用性较强，为后期检修维护提供了极大便利。

LXZ弹性柱销联轴器的核心工作原理依托弹性柱销的柔性形变特性实现，区别于刚性联轴器的硬性扭矩传递方式，动力传输过程更具缓冲性。设备运行时，主动端半联轴器随动力设备同步转动，通过均匀排布的弹性柱销带动从动端半联轴器运转，以此完成扭矩与转速的稳定传递。在设备启停、载荷波动以及工况切换的过程中，传动系统产生的瞬时冲击载荷、振动能量，会通过弹性柱销的轻微剪切与压缩形变进行吸收、衰减，避免冲击应力直接作用于设备轴系、轴承等精密构件，大幅降低刚性传动带来的部件磨损与结构疲劳问题。同时，凭借弹性柱销的形变余量，联轴器可适度补偿设备安装与运行过程中产生的轴向、径向角度偏差，缓解轴系错位引发的附加载荷，纠正传动过程中的轻微偏移，保障传动系统始终处于平稳的运行状态。

相较于传统刚性传动配件，HLL联轴器的综合运行优势十分突出，适配性与实用性贴合多数常规工业传动需求。首先是优良的缓冲减振性能，针对工业设备频繁启停、负载交替变化产生的振动与冲击，能够有效弱化振动传递，降低设备运行噪音，优化整机运行工况，同时减少振动对设备精密部件的损耗，间接延长整套传动设备的服役周期。其次是偏差补偿能力，机械设备在安装过程中难免存在微小对中误差，长期运行后受机身震动、基础沉降等因素影响，轴系也会出现轻微偏移，该联轴器可通过自身弹性结构适配这类微量偏差，避免轴系、联轴器及轴承出现异常磨损、卡死等故障，提升传动系统的容错性。

在使用成本与运维层面，这款联轴器的优势更为明显。整体结构简洁，制造工艺成熟，部件损耗率低，无需日常频繁养护，且运行过程中无需添加润滑介质，规避了润滑维护带来的耗材成本与操作工序。当弹性柱销长期运行出现磨损、老化等损耗问题时，可单独更换柱销部件，无需拆卸整套联轴器或挪动设备轴系，检修流程简单快捷，大幅缩短设备停机维护时间，有效提升工业生产的连续性，降低设备运维的综合成本。同时，紧凑的结构设计使其占用安装空间较小，能够适配各类结构紧凑的机械设备安装场景，适配范围十分广泛。

从工况适配角度来看，LXZ联轴器更适用于中低速、中等扭矩且存在周期性载荷波动的传动场景，不适合超高速、强腐蚀、重载冲击的极端工况。在风机、水泵、物料输送机、普通机床、轻工加工设备等常规工业设备中，该联轴器能够充分发挥自身性能优势，稳定传递动力、缓冲运行振动，适配长期连续作业的生产需求。在冶金、建材等轻度粉尘工况环境中，凭借封闭式的结构防护设计，可抵御轻微粉尘侵蚀，保持长期稳定的运行状态，适配各类常规工业生产环境。

想要保障HLL弹性柱销联轴器的长期稳定运行，规范的安装与定期的基础运维必不可少。安装阶段需严格把控轴系对中精度，尽可能降低初始安装偏差，减少联轴器运行过程中的额外负荷，安装完成后需紧固各类固件，避免运行中出现部件松动、偏移问题。日常使用中无需复杂养护，只需定期检查弹性柱销的磨损、老化状态，查看固件是否松动、防护结构是否完好，及时更换损耗严重的柱销部件，即可有效规避传动故障。同时，需严格按照设备工况需求选用适配规格的联轴器，避免小规格配件承受过大扭矩载荷，杜绝过载运行引发的部件损坏、传动失效等问题。

在工业传动技术不断迭代升级的当下，基础传动配件的稳定性、适配性与经济性，直接影响生产线的运行效率与生产成本。LXZ弹性柱销联轴器凭借稳定的传动性能、优良的缓冲减振效果、便捷的运维特性以及广泛的工况适配性，契合常规工业传动的核心需求，解决了刚性传动易磨损、无缓冲、运维成本高的痛点。作为性价比与实用性兼具的传动配件，其持续为各类工业机械设备的平稳、高效、长效运行提供坚实保障，也是众多通用传动场景中优先选用的柔性连接配件，在工业基础传动领域发挥着不可或缺的作用。
