GICL鼓形齿式联轴器

GICL鼓形齿式联轴器的内齿宽度较大，可以在传递扭矩的同时补偿较大的轴向位移。GICL鼓形齿联轴器(JB/T 8845.3-2001)属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。GICL联轴器具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，GICL齿式联轴器特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

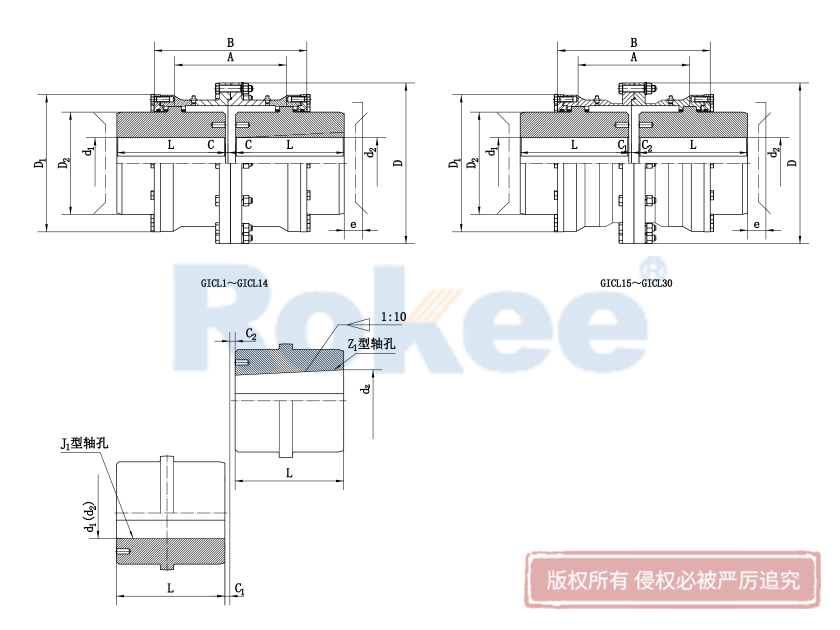

型号	额定转矩	许用转速	轴孔直径	轴孔长度L		D	D₁	D₂	B	A	C	C₁	C₂	e	许用径向补偿量	转动惯量	质量
			d₁、d₂	Y	J₁、Z₁
			d₁、d₂	L
	kN ·m	rpm	mm												△Y	kg ·m²	kg
GICL1	0.8	7100	16,18,19	42	一	125	95	60	115	75	20	一	一	30	1.96	0.009	5.9
			20,22,24	52	38						10	一	24
			25,28	62	44						2.5	一	19
			30,32,35,38	82	60						2.5	15	22
GICL2	1.4	6300	25,28	62	44	145	120	75	135	88	10.5	12.5	29	30	2.36	0.02	9.7
			30,32,35,38	82	60						2.5	一	30
			40,42,45,48	112	84						2.5	13.5	28
GICL3	2.8	5900	30,32,35,38	82	60	170	140	95	155	106	3	24.5	25	30	2.75	0.047	17.2
			40,42,45,48,50,55,56	112	84							17	28
			60	142	107							17	35
GICL4	5.0	5400	32,35,38	82	60	195	165	115	178	125	14	37	32	30	3.27	0.091	24.9
			40,42,45,48,50,55,56	112	84						3	17	28
			60,63,65,70	142	107						3	17	35
GICL5	8.0	5000	40,42,45,48,50,55,56	112	84	225	183	130	198	142	3	25	28	30	3.8	0.167	38
			60,63,65,70,71,75	142	107							20	35
			80	172	132							22	43
GICL6	11.2	4800	48,50,55,56	112	84	240	200	145	218	160	6	35	35	30	4.3	0.267	48.2
			60,63.65,70,71,75	142	107						4	20	35
			80,85,90	172	132						4	22	43
GICL7	15.0	4500	60,63,65,70,71,75	142	107	260	230	160	244	180	4	25	35	30	4.7	0.453	68.9
			80,85,90,95	172	132							22	43
			100	212	167							22	48
GICL8	21.2	4000	65,70,71,75	142	107	280	245	175	264	193	5	35	35	30	5.24	0.646	83.3
			80,85,90,95	172	132							22	43
			100,110	212	167							22	48
GICL9	26.5	3500	70,71,75	142	107	315	270	200	284	208	10	45	45	30	5.63	1.036	110
			80,85,90,95	172	132						5	22	43
			100,110,120,125	212	167						5	22	49
GICL10	42.5	3200	80,85,90,95	172	132	345	300	220	330	249	5	43	43	30	6.81	1.88	157
			100,110,120	212	167							22	49
			130,140	252	202							29	54
GICL11	60.0	3000	100,110,120	212	167	380	330	260	360	267	6	29	49	40	7.46	3.28	217
			130,140,150	252	202								54
			160	302	242								64
GICL12	80.0	2600	120	212	167	440	380	290	416	313	6	57	57	40	8.77	5.08	305
			130,140,150	252	202							29	55
			160,170,180	302	242							29	68
GICL13	112	2300	140,150	252	202	480	420	320	476	364	7	54	57	40	10.08	10.06	416
			160,170,180	302	242							32	70
			190,200	352	282							32	80
GICL14	160	2100	160,170,180	302	242	520	465	360	532	415	8	42	70	40	11.15	16.774	594
GICL14	160	2100	190,200,220	352	282	520	465	360	532	415	8	32	80	40	11.15	16.774	594
GICL15	224	1900	190,200,220	352	282	580	510	400	556	429	10	34	80	40	11.36	26.55	783
GICL15	224	1900	240,250	410	330	580	510	400	556	429	10	38	一	40	11.36	26.55	783
GICL16	355	1600	200,220	352	282	680	595	465	640	501	10	58	80	50	13.3	52.22	1134
			240,250,260	410	330							38	一
			280	470	380							38	一
GICL17	400	1500	220	352	282	720	645	495	672	512	10	74	80	50	13.87	69	1305
			240,250,260	410	330							39	一
			280,300	470	380							39	一
GICL18	500	1400	240,250,260	410	330	775	675	520	702	524	10	46	一	50	14.53	96.16	1626
GICL18	500	1400	280,300,320	470	380	775	675	520	702	524	10	41	一	50	14.53	96.16	1626
GICL19	630	1300	260	410	330	815	715	560	744	560	10	67	一	50	15.71	115.6	1773
			280,300,320	470	380							41
			340	550	450							41
GICL20	710	1200	280,300,320	470	380	855	755	585	786	595	13	44	一	50	16.49	167.41	2263
GICL20	710	1200	340,360	550	450	855	755	585	786	595	13	44	一	50	16.49	167.41	2263
GICL21	900	1100	300,320	470	380	915	795	620	808	611	13	59	一	50	17.02	215.7	2593
GICL21	900	1100	340,360,380	550	450	915	795	620	808	611	13	44	一	50	17.02	215.7	2593
GICL22	950	950	340,360,380	550	450	960	840	665	830	632	13	44	一	60	17.28	278.07	3036
GICL22	950	950	400	650	540	960	840	665	830	632	13	44	一	60	17.28	278.07	3036
GICL23	1120	900	360,380	550	450	1010	890	710	870	666	13	44	一	60	18.06	379.4	3668
GICL23	1120	900	400,420	650	540	1010	890	710	870	666	13	48	一	60	18.06	379.4	3668
GICL24	1250	875	380	550	450	1050	925	730	890	685	15	46	一	60	18.6	448.1	3964
GICL24	1250	875	400,420,450	650	540	1050	925	730	890	685	15	50	一	60	18.6	448.1	3964
GICL25	1400	850	400,420,450,480	650	540	1120	970	770	930	724	15	50	一	60	19.4	564.64	4443
GICL26	1600	825	420,450,480,500	650	540	1160	990	800	950	733	15	50	一	60	19.9	637.4	4791
GICL27	1800	800	450,480,500	650	540	1210	1060	850	958	739	15	50	一	70	19.92	866.26	5758
GICL27	1800	800	530	800	680	1210	1060	850	958	739	15	50	一	70	19.92	866.26	5758
GICL28	2000	770	480,500	650	540	1250	1080	890	1034	805	20	55	一	70	21.2	1020.76	6232
GICL28	2000	770	530,560	800	680	1250	1080	890	1034	805	20	55	一	70	21.2	1020.76	6232
GICL29	2800	725	500	650	540	1340	1200	960	1034	792	20	57	一	80	21.1	1450.84	7549
GICL29	2800	725	530,560,600	800	680	1340	1200	960	1034	792	20	55	一	80	21.1	1450.84	7549
GICL30	3200	700	560,600,630	800	680	1390	1240	1005	1050	806	20	55	一	80	21.7	1947.17	9541

GICL型鼓形齿式联轴器属于刚挠性联轴器的一种，其结构主要由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，其中鼓形齿是将外齿制成球面形状，球面中心位于齿轮轴线上，这种设计使得齿侧间隙较一般齿轮大，从而允许较大的角位移。GICL型鼓形齿式联轴器广泛应用于冶金、矿山、起重运输等行业，也适用于石油、化工、通用机械等各类机械的轴系传动。特别是在需要承受大载荷和存在轴线偏差的传动系统中，GICL型鼓形齿式联轴器展现出其独特的优势。在选型时，需要考虑轴孔直径、轴孔长度、公称扭矩、许用转速等技术参数。这些参数的选择应根据具体传动系统的需求和工况条件来确定。同时，还应注意联轴器的安装和维护要求，以确保其长期稳定运行。

鼓形齿式联轴器中的GICL型属于刚挠性联轴装置，是工业传动系统中不可或缺的核心连接部件，其结构设计兼顾实用性与稳定性，能够适配多种复杂工况下的动力传递需求。该类型联轴器的核心结构主要由外齿轴套、内齿圈、密封组件及润滑系统构成，部分用于长距离传动场景的型号还会配备独立中间轴，以满足不同设备的安装适配需求。外齿轴套是传递扭矩的关键部件，其齿顶采用鼓形设计，齿面呈圆弧状，球面中心与齿轮轴线重合，这种特殊造型区别于传统直齿结构，也是其实现多元位移补偿的核心所在。内齿圈与外齿轴套精准啮合，二者材质多选用高强度合金钢，经过调质、渗碳淬火等工艺处理，大幅提升齿面硬度与耐磨性，确保在重载工况下不易变形、磨损，为稳定传递扭矩提供坚实保障。密封组件通常包含密封盖与密封件，密封件多采用耐油橡胶等耐磨材料，能有效防止润滑系统中的润滑剂泄漏，同时阻挡外界粉尘、水汽等污染物进入联轴器内部，避免齿面因杂质侵入而加剧磨损，延长部件使用寿命。润滑系统则通过注油嘴注入润滑脂或润滑油，减少齿面啮合过程中的摩擦损耗，进一步提升联轴器的运行稳定性和使用寿命，部分工况适配型号还会配备强制稀油润滑系统，以满足高频重载的使用需求。

GICL鼓形齿式联轴器的性能优势十分突出，其显著的特点是具备优异的位移补偿能力，能够有效补偿两联接轴因安装误差、温度变形或设备振动导致的径向、轴向及角向偏移，相较于普通直齿联轴器，其许用角位移大幅提升，齿侧间隙经过优化设计，可避免角位移工况下齿端棱边挤压导致的应力集中，确保传动过程的平稳性。在承载能力方面，该类型联轴器表现出色，由于鼓形齿的设计扩大了齿面啮合接触面积，能有效分散载荷，相较于直齿联轴器，其承载能力有明显提升，可适配低速重载的传动需求，在频繁启停、冲击载荷较大的工况下，仍能保持稳定的扭矩传递性能，不易出现齿面损坏、部件断裂等问题。传动效率高也是其核心优势之一，通过鼓形齿面的精密啮合设计，减少了传动过程中的能量损耗，传动效率处于较高水平，能够确保动力从主动轴高效传递至从动轴，提升整个传动系统的运行效率。此外，GICL联轴器还具有结构紧凑、回转半径小的特点，能够有效节省安装空间，适配多种受限安装环境，同时运行过程中噪声较低，维修周期长，无需频繁进行部件更换和维护，可降低工业生产中的运维成本。其整体结构兼具刚性与挠性，既能够稳定传递较大扭矩，又能通过自身结构形变缓冲传动过程中的冲击载荷，保护电机、减速机等核心设备免受损害，提升整个传动系统的使用寿命。

基于其优异的结构设计和性能特点，GICL鼓形齿式联轴器的应用范围十分广泛，主要集中在低速重载的工业领域，尤其适用于冶金、矿山、起重运输等重工业行业，同时也可适配石油、化工、通用机械等各类机械的轴系传动需求。在冶金行业中，GICL联轴器常被应用于热轧带钢生产线、炼钢转炉倾动装置等设备中，能够承受高扭矩与窜辊位移，保障轧制过程的平稳运行，适应冶金生产中高温、重载、振动频繁的复杂工况。在矿山行业，颚式破碎机、矿井提升机等设备也常配备该类型联轴器，其优异的位移补偿能力可有效补偿设备运行过程中产生的振动位移，适应频繁启停与冲击载荷，确保矿山开采设备的连续稳定运行。起重运输行业中，港口门式起重机、煤矿带式输送机等设备通过配备该联轴器，能够补偿轨道不平与桥架变形导致的轴偏移，稳定传递动力，保障起重、运输作业的安全性和高效性。

在石油化工行业，GICL鼓形齿联轴器可应用于海上石油钻机、耐腐蚀化工泵等设备，其完善的密封系统能够耐受恶劣环境与介质腐蚀，确保密封可靠，避免因润滑剂泄漏或杂质侵入而影响设备运行。在通用机械领域，该类型联轴器可适配风机、水泵、压缩机等各类通用设备的轴系传动，既能满足普通工况下的动力传递需求，也能应对部分复杂工况下的使用要求，为通用机械的稳定运行提供保障。此外，在工程机械领域，压路机、混凝土搅拌车等设备也会采用该类型联轴器，用于传递发动机扭矩，适应设备运行过程中的安装误差与振动工况，确保工程机械的正常作业。总体而言，GICL鼓型齿式联轴器凭借其合理的结构设计、优异的综合性能，在各类工业传动系统中发挥着重要作用，成为连接主动轴与从动轴、保障动力平稳高效传递的关键部件，适配不同行业的多样化传动需求，为工业生产的连续稳定运行提供有力支撑。
