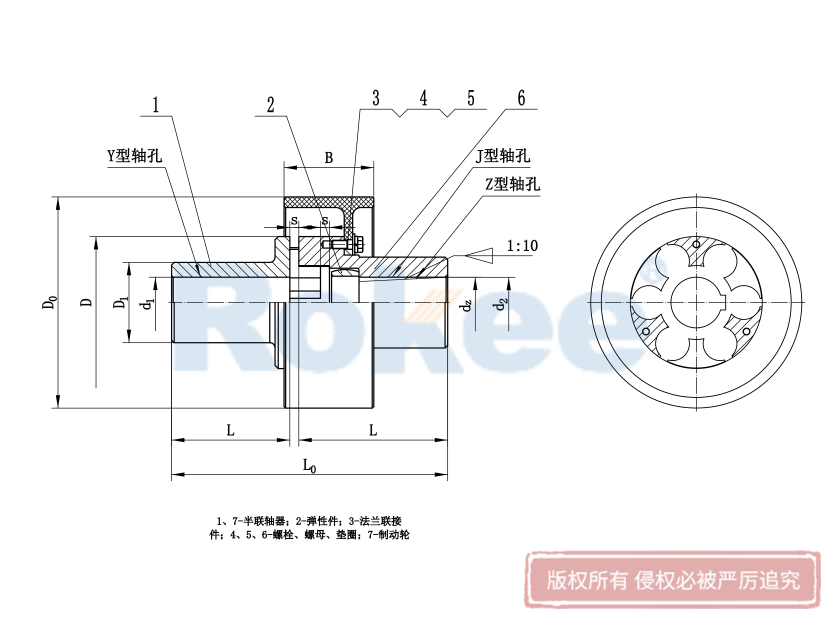

LMZ-I型带制动轮梅花弹性联轴器

LMZ-I梅花弹性联轴器采用分体式制动轮设计，适用于需要制动场合。

型号	公称转矩 N.m		许用转速	轴孔直径	L	L₀	D	D₀	B	弹性件型号	重量	转动惯量
	弹性件硬度
	a(HA)	b(HD)
	80±5	60±5	r/min	d₁、d₂、d_z							kg	kg.m²
LMZ5-I-160	250	400	4750	25,28，30,32,35,38，40,42,45	50	127	105	160	70	MT5	6.602	0.019
LMZ5-I-200	250	400	3800	25,28，30,32,35,38，40,42,45	50	127	105	200	85	MT5	9.204	0.044
LMZ6-I-200	400	710	3800	30,32,35,38，40,42,45,48	55	143	125	200	85	MT6	11.45	0.052
LMZ7-I-200	630	1120	3800	35,38，40,42,45,48,50,55，56	60	159	145	200	85	MT7	13.96	0.064
LMZ7-I-250	630	1120	3050	35,38，40,42,45,48,50,55，56	60	159	145	250	105	MT7	20.09	0.144
LMZ8-I-250	1120	2240	3050	45,48,50,55,56，60,63,65	70	181	170	250	105	MT8	24.65	0.175
LMZ8-I-315	1120	2240	2400	45,48,50,55,56，60,63,65	70	181	170	315	135	MT8	34.13	0.374
LMZ9-I-315	1800	3550	2400	50,55,56*，60,63,65,70,71,75，80	80	208	200	315	135	MT9	41.67	0.45
LMZ9-I-400	1800	3550	1900	50,55,56*，60,63,65,70,71,75，80	80	208	200	400	170	MT9	65.61	1.259
LMZ10-I-400	2800	5600	1900	60,63,65,70,71,75，80,85,90,95，100	90	230	230	400	170	MT10	74.53	1.4
LMZ10-I-500	2800	5600	1500	60,63,65,70,71,75，80,85,90,95，100	90	230	230	500	210	MT10	110.6	3.472
LMZ11-I-500	4500	9000	1500	70,71,75,80,85,90,95，100,110,120	100	260	260	500	210	MT11	121.7	3.715
LMZ12-I-630	6300	12500	1200	80,85,90,95，100,110,120,125，130	115	297	300	630	265	MT12	213.7	10.24
LMZ13-I-710	11200	20000	1050	90,95，100,110,120,125，130,150	125	323	360	710	300	MT13	341.6	19.99
LMZ14-I-800	12500	25000	950	100,110,120,125，130,140,150 160	135	333	400	800	340	MT14	510.1	39.36

在工业传动系统中，联轴器作为连接两轴、传递动力的核心基础部件，承担着缓冲减振、偏差补偿、稳定传动的关键作用，直接影响整套机械设备的运行稳定性与使用寿命。LMZ-I型带制动轮梅花弹性联轴器是工业传动领域应用广泛的传动配件，依托分体式结构设计与弹性传动特性，适配多数需要同步制动与柔性传动的工业场景，凭借稳定的传动性能、便捷的运维优势，成为起重、输送、冶金、通用机械等行业的常用传动部件，很好地适配了现代工业设备高频启停、双向运转、稳定制动的作业需求。

MLL联轴器整体结构设计简洁紧凑，摒弃了繁琐的传动配件组合，核心由两组对称布置的半联轴器、中间梅花形态的弹性元件以及分体式制动轮构成，各部件搭配规整，无多余外露传动结构，有效缩减了设备安装占用空间，适配各类紧凑型机械装配场景。分体式制动轮是其区别于普通梅花弹性联轴器的核心设计，制动轮与联轴器本体相互独立装配，可根据设备制动需求灵活匹配，同时为后期维护更换提供了极大便利。两组半联轴器表面均匀分布凸起爪体，呈交错咬合布局，梅花形弹性体紧密嵌合在爪体间隙之中，形成封闭式柔性传动结构，这种装配方式让动力传递更加均匀，从结构上规避了刚性传动易出现的冲击、卡顿问题。

其核心传动原理依托弹性元件的形变特性实现，设备运行过程中，主动轴带动一侧半联轴器转动，通过爪体挤压中间梅花弹性体，借助弹性体的径向受力形变传递扭矩，进而带动从动轴同步运转。在机械设备装配或长期运行过程中，两轴难免出现轴向、径向以及角度偏差，传统刚性联轴器极易因轴系偏差产生额外机械应力，加剧轴体、轴承等部件的磨损。而该款联轴器可通过弹性元件的自适应弹性变形，自动补偿各类轴系偏移误差，有效消解轴系不对中带来的机械损耗，保障传动系统始终处于平稳运行状态。同时，弹性体的柔性特质能够充分吸收设备启停、正反转切换过程中产生的振动与冲击，弱化机械传动的刚性冲击力，大幅降低传动部件的疲劳损耗。

在运行性能层面，LMZ联轴器适配中高速、中等扭矩的传动工况，能够稳定适配设备频繁启动、双向换向的作业模式，动力传递效率稳定，传动误差小。适配的工作温度区间宽泛，可在低温至常规高温的工业环境中持续稳定作业，环境适配性较强。相较于传统柱销式、刚性联轴器，其减振降噪效果尤为突出，弹性体可有效阻隔传动过程中的振动传导，减少设备运行噪音，优化车间作业环境。分体式的制动轮结构设计具备极强的实用性，制动部件与传动部件相互独立，各司其职，传动系统负责稳定传递动力，制动轮配合配套制动装置实现快速平稳制动，二者协同工作互不干扰，既保证了传动的柔性稳定性，又满足了设备精准制动的工况需求。

运维便捷性是梅花联轴器的重要优势，也是其适配工业化批量作业的核心原因。分体式结构让设备检修、部件更换工作更加简便，日常维护中无需拆卸整套传动装置，仅需针对性更换磨损的弹性元件或制动轮部件即可，大幅缩短设备停机检修时长，降低设备运维成本。梅花弹性体作为主要损耗部件，拆装流程简单，无需专业复杂工具，适配各类厂区日常运维作业。同时，金属部件结构强度高、抗磨损性能好，不易出现变形、断裂等故障，整体运行故障率低，能够长期保持稳定的传动性能，适配工业设备长时间连续作业的需求。

在实际工业应用中，LMZ梅花联轴器的适配场景十分广泛。在起重机械领域，可适配各类中小型起重设备的传动机构，匹配起重设备启停频繁、换向频繁、制动精准的作业特点，有效缓冲起重过程中的机械冲击，保障吊装作业的平稳安全。在输送机械行业，各类物料输送设备需要持续稳定传动，且需具备紧急制动能力，该款联轴器可有效抵消设备运行中的振动偏差，避免物料输送过程中出现偏移、卡顿问题，提升输送设备的运行稳定性。在冶金、轻工、通用机床等领域，其中高速、柔性传动、精准制动的特性，能够适配各类加工设备的传动需求，减少设备传动故障，延长整机使用寿命。

相较于一体式制动轮联轴器，该款分体式结构的适配灵活性更高，可根据设备转速、扭矩大小、制动需求匹配不同规格的制动轮，适配更多差异化设备工况。相较于无制动结构的普通梅花联轴器，其集成的制动功能无需额外增设复杂制动结构，简化了设备整体装配结构，降低了设备设计与装配难度。在长期工业实践中，该款联轴器凭借均衡的综合性能，有效解决了传统传动部件刚性冲击大、偏差补偿能力弱、制动与传动适配性差、运维繁琐等诸多问题，适配现代工业设备高效、稳定、低损耗的发展趋势。

日常使用过程中，简单的养护工作可有效延长其使用寿命，保障传动性能稳定。需定期检查梅花弹性体的磨损、老化情况，及时更换形变严重、磨损过度的弹性部件，避免因弹性体失效导致传动不稳、振动增大等问题。同时定期检查制动轮表面磨损状态，清理表面杂质，保证制动接触面平整洁净，确保制动效果精准可靠。此外，需定期校准两轴装配精度，减少长期超偏差运行带来的部件损耗，通过规范养护可让联轴器始终保持优良的传动与制动性能，为工业设备稳定运行提供可靠保障。

标签：MLL梅花联轴器,MLL梅花弹性联轴器,带制动轮梅花弹性联轴器

联轴器厂家，联轴器生产厂家，联轴器制造厂家，荣基工业科技(江苏)有限公司
