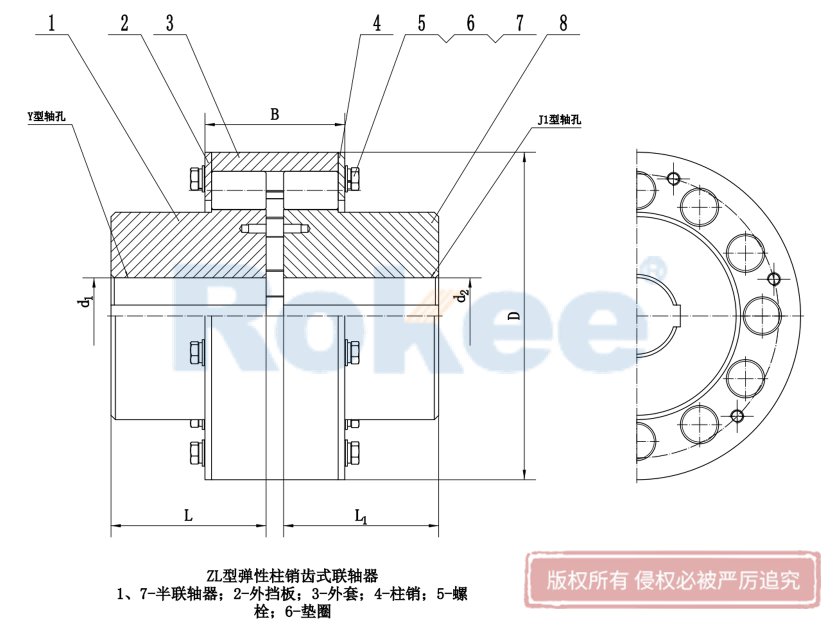

LZ柱销齿式联轴器

LZ柱销齿式联轴器是这一系列的基本形式。

型号	公称转矩 N ·m	许用转速 rpm	轴孔直径 mm	轴孔长度L Y型		D mm	D₁ mm	B mm	S mm	转动惯量 Kg ·m²	重量 kg
			轴孔直径 mm	mm
			d₁、d₂	长系列	短系列
LZ1	112	5000	12,14	32	27	78	40	42	2.5	0.001	1.53
			16,18,19	42	30						1.60
			20,22,24	52	38						1.67
LZ2	250	5000	16,18,19	42	30	90	50	50	2.5	0.002	2.70
			20,22,24	52	38					0.002	2.76
			25,28	62	44					0.003	2.79
			30,32	82	60					0.003	3.00
LZ3	630	4500	25,28	62	44	118	65	70	3	0.011	6.49
			30,32,35,38	82	60					0.011	7.05
			40,42	112	84					0.012	7.31
LZ4	1800	4200	40,42,45,48,50,55	112	84	158	90	90	4	0.044	16.20
LZ4	1800	4200	60	142	107	158	90	90	4	0.045	15.25
LZ5	4500	4000	50,55	112	84	192	120	90	4	0.100	24.82
			60,63,65,70,75	142	107					0.107	27.02
			80	172	132					0.108	25.44
LZ6	8000	3300	60,63,65,70,75	142	107	230	130	112	5	0.238	40.89
LZ6	8000	3300	80,85,90,95	172	132	230	130	112	5	0.242	40.15
LZ7	11200	2900	70,75	142	107	260	160	112	5	0.406	54.93
			80,85,90,95	172	132					0.428	59.14
			100,110	212	167					0.443	59.60
LZ8	18000	2500	80,85,90,95	172	132	300	190	128	6	0.860	89.35
			100,110,120,125	212	167					0.911	94.67
			130	252	202					0.908	87.43
LZ9	25000	2300	90,95	172	132	335	220	150	7	1.559	113.9
			100,110,120,125	212	167					1.678	138.1
			130,140,150	252	202					1.733	136.6
LZ10	31500	2100	100,110,120,125	212	167	355	245	152	8	2.236	165.5
			130,140,150	252	202					2.362	169.3
			160,170	302	242					2.422	164.0
LZ11	40000	2000	110,120,125	212	167	380	260	172	8	3.054	190.9
			130,140,150	252	202					3.249	203.1
			160,170,180	302	242					3.369	202.1
LZ12	63000	1700	130,140,150	252	202	445	290	182	8	6.146	288.5
			160,170,180	302	242					6.432	296.6
			190,200	352	282					6.524	288.0
LZ13	100000	1500	150	252	202	515	345	218	8	12.76	413.6
			160,170,180	302	242					13.62	469.2
			190,200,220	352	282					14.19	480.0
			240	410	330					13.98	436.1
LZ14	125000	1400	170,180	302	242	560	390	218	8	19.90	581.5
			190,200,220	352	282					21.17	621.7
			240,250,260	410	330					21.67	599.4
LZ15	160000	1300	190,200,220	352	282	590	420	240	10	28.08	736.9
			240,250,260	410	330					29.18	730.5
			280,300	470	380					29.52	702.1
LZ16	250000	1000	220	352	282	695	490	265	10	56.21	1045
			240,250,260	410	330					60.05	1129
			280,300,320	470	380					60.56	1144
			340	550	450					62.47	1064
LZ17	355000	950	240,250,260	410	330	770	550	285	10	105.5	1500
			280,300,320	470	380					102.3	1557
			340,360,380	550	450					106.0	1535
LZ18	450000	850	250,260	410	330	860	605	300	13	152.3	1902
			280,300,320	470	380					161.5	2025
			340,360,380	550	450					169.9	2062
			400,420	650	540					175.4	2029
LZ19	630000	750	280,300,320	470	380	970	695	322	14	283.7	2818
			340,360,380	550	450					303.4	2963
			400,420,440,450	650	540					323.2	3068
LZ20	1120000	650	320	470	380	1160	800	355	15	581.2	4010
			340,360,380	550	450					624.5	4426
			400,420,440,450,460,480,500	650	540					669.4	4715
LZ21	1800000	530	380	550	450	1440	1020	360	18	1565	7293
			400,420,440,450,460,480,500	650	540					1715	8228
			530,560,600,630	800	680					1880	8699
LZ22	2240000	500	420,440,450,460,480,500	650	540	1520	1100	405	19	2338	9736
			530,560,600,630	800	680					2596	10631
			670,710,750	—	780					2522	9473
LZ23	2800000	460	480,500	650	540	1640	1240	440	20	3490	11946
			530,560,600,630	800	680					3972	13822
			670,710,750	—	780					3949	12826
			800,850	—	880					3982	12095

在工业机械传动系统中，联轴器作为衔接两根传动轴、传递扭矩的核心部件，直接影响整套设备的运行稳定性与使用寿命。LZ柱销齿式联轴器是工业生产中应用广泛的弹性传动配件，融合了齿式联轴器的大扭矩承载优势与弹性联轴器的缓冲减震特性，适配各类中低速、重载的传动工况，凭借紧凑的结构、稳定的性能与便捷的运维特点，被广泛应用于冶金、矿山、化工、建材、通用机械等诸多领域，成为常规机械传动系统的优选配件之一。

这款联轴器整体结构设计简洁合理，核心组成部件包含两个对称布置的半联轴器、环形外套、非金属弹性柱销以及限位挡圈，各部件配合精密，整体径向尺寸紧凑，能够适配安装空间受限的设备工况。其中半联轴器与环形外套的接触面均加工有匹配的半圆形凹槽，两两对合形成规整的柱销安装孔，多根弹性柱销沿圆周方向均匀排布，构成核心传动结构。主体金属构件多采用优质铸钢或高强度铸铁材质，经过精细加工处理，结构强度高、耐磨性好，能够长期承受重载工况下的扭矩载荷。弹性柱销多采用尼龙、聚氨酯等非金属弹性材质，具备良好的韧性、弹性形变能力与自润滑性能，是实现缓冲减震、位移补偿的核心元件，限位挡圈则用于固定柱销位置，避免设备运行过程中柱销脱落，保障传动结构的完整性与稳定性。

其传动运行原理科学且实用，设备工作时，主动端轴体带动半联轴器旋转，通过均匀排布的弹性柱销与环形外套的啮合配合，将扭矩平稳传递至从动端半联轴器，进而带动从动设备运转，实现动力的连续传输。在动力传递的全过程中，设备安装偏差、运行振动、温度形变等因素，都会导致两根连接轴出现轻微的轴向、径向与角向偏移，而该联轴器依靠弹性柱销的柔性形变特性，可有效补偿各类轴系偏移误差，避免轴体、轴承、减速器等核心部件因同轴度偏差产生硬性摩擦与挤压损伤。同时，弹性柱销能够有效吸收设备启停、负载波动过程中产生的冲击载荷，弱化传动系统的振动幅度，降低机械运行噪音，让动力传输过程更加平稳柔和，大幅改善传动系统的运行工况。

相较于传统刚性联轴器与普通弹性联轴器，LZ柱销齿式联轴器的综合使用优势十分突出。普通刚性联轴器虽扭矩传递效率稳定，但不具备位移补偿与缓冲能力，对设备安装精度要求极高，工况适应性差，长期运行易加剧设备磨损。常规弹性联轴器缓冲性能较好，但扭矩承载能力有限，难以适配重载工业工况。而LZ柱销齿式联轴器兼顾了大扭矩承载与柔性传动的双重特性，齿式啮合的结构设计保障了充足的传动承载能力，可适配中重载传动场景，弹性柱销的柔性特质又弥补了硬性传动的弊端，有效化解传动过程中的冲击与振动。同时，该配件具备免日常润滑的使用特性，依托柱销材质的自润滑功能，无需频繁添加润滑介质，大幅简化了日常运维工作。整体拆装流程便捷，后期更换弹性柱销时，无需拆卸移动两端连接设备，仅需拆除限位挡圈即可完成配件更换，检修效率高，有效降低设备停机维护成本。

在实际工业应用中，这款联轴器的适配场景具针对性，主要服务于转速平稳、负载波动频繁、存在轻微冲击的中低速重载传动系统。矿山开采设备中的输送机械、提升机械，冶金行业的轧制辅助设备、物料转运设备，化工领域的搅拌设备、输送泵组，以及建材、轻工、通用机械中的各类传动设备，都可通过该联轴器实现稳定动力衔接。在设备启停频繁、工况环境复杂的生产场景中，其缓冲减震与偏差补偿的作用能够充分发挥，有效缓解设备运行疲劳，减少轴系、轴承、齿轮等精密部件的损耗，延长整套传动设备的使用寿命。此外，紧凑的结构设计使其能够适配各类紧凑型设备布局，适配性与通用性远超同类型多款传动配件。

想要保障LZ柱销齿式联轴器的长期稳定运行，规范的选型与日常运维尤为重要。选型阶段需结合设备实际传动扭矩、运行转速、轴系偏移范围、工况环境等参数合理匹配，避免选型偏小导致过载磨损，或选型偏大造成资源浪费、传动精度下降。安装过程中需严格把控两轴的同轴度精度，将安装偏差控制在设备允许范围内，从源头降低运行过程中的附加载荷。日常使用中无需复杂养护，只需定期检查柱销的磨损状态、挡圈的固定牢固度以及整体传动的平稳性，若发现柱销出现老化、开裂、过度磨损等问题，需及时更换，防止柱销失效引发传动抖动、扭矩传递不稳等故障。同时，需避免设备长期超负荷运行，防止弹性柱销因长期过载形变出现疲劳损坏，保障联轴器的传动性能与使用寿命。

凭借均衡的性能表现、简洁的结构设计与低廉的运维成本，LZ柱销齿式联轴器适配国内多数通用工业传动工况，解决了传统传动配件要么刚性过大易损设备、要么柔性不足承载力弱的行业痛点。在工业设备精细化运维、高效化运行的发展趋势下，这款兼具稳定性与实用性的传动配件，持续为各类机械设备的安全平稳运行提供保障，成为工业传动系统中不可或缺的基础配件，在通用机械传动领域始终保持着稳定的应用价值与广阔的应用前景。
