RODV垂直安装型鼓形齿式联轴器

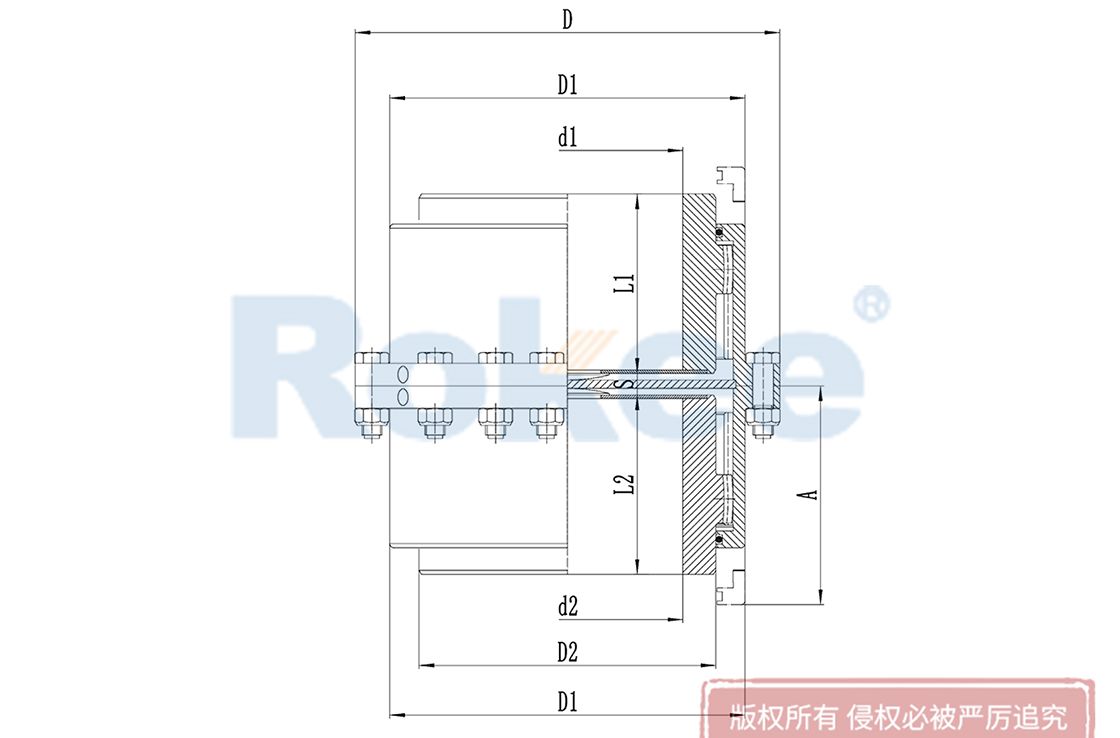

• A为更换密封或者维修时内齿套需要移动的基本距离。

• L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。当实际需要不同时，设计选型或订货时须予以特殊确定。

• 更高的联轴器转速运行，请联系Rokee技术部门特别设计

• 轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明

• 联轴器重量及转动惯量为孔径(min)取值时数据。

• A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。

• 更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。

垂直安装型鼓形齿式联轴器是机械传动系统中一种适配垂直安装工况的刚挠性连接部件，专门用于解决垂直布置的主动轴与从动轴之间的动力传递问题，凭借其独特的结构设计、优良的使用性能，广泛应用于各类重型机械与通用设备的传动系统中，在保障设备平稳运行、提升传动效率方面发挥着重要作用。与普通水平安装的鼓形齿式联轴器相比，它在结构布局、受力设计上进行了针对性优化，能够更好地适应垂直安装时重力带来的额外负荷与轴线偏移风险，兼顾刚性传动与柔性补偿的双重需求。

从结构组成来看，垂直安装鼓型齿式联轴器主要由外齿轴套、内齿圈、密封件、润滑系统及连接紧固件等核心部件构成，整体结构紧凑且布局合理，贴合垂直传动的安装需求。外齿轴套通常采用高强度合金钢加工而成，其外齿被制成球面鼓形，球面中心与齿轮轴线重合，齿厚从中心向两侧逐渐减小，这种特殊的鼓形齿设计是其核心结构特点，也是区别于直齿联轴器的关键所在。内齿圈与外齿轴套的齿数相匹配，内侧加工有与鼓形齿吻合的齿形，通过齿面啮合实现动力的稳定传递，内齿圈与设备轴体通过键连接或胀紧联结套固定，确保连接的牢固性，避免垂直传动时因重力作用出现松动。

密封件是垂直安装鼓形齿联轴器的重要辅助部件，由于垂直安装时润滑介质易因重力流失，且设备运行环境可能存在灰尘、杂质等污染物，密封件能够有效防止润滑剂泄漏，同时阻挡外界污染物进入齿面啮合区域，保护齿面不受磨损，延长联轴器的使用寿命。润滑系统通常配备专用的润滑孔或润滑槽，可加注润滑脂或润滑油，通过充分润滑减少齿面之间的摩擦与磨损，降低传动过程中的噪声，同时带走齿面摩擦产生的热量，避免齿面因过热导致性能下降。连接紧固件采用高强度螺栓，确保外齿轴套与内齿圈、联轴器与设备轴体之间的连接强度，应对垂直传动过程中的扭矩冲击与重力负荷。

在性能方面，垂直安装型鼓形齿式联轴器具备诸多优良特性，适配垂直传动的复杂工况。其一，它具有出色的轴线偏差补偿能力，能够有效补偿垂直布置的两轴之间因制造安装误差、零件变形、基础下沉等因素产生的径向、轴向和角向偏移，其中角向补偿能力相较于直齿联轴器有显著提升，当径向位移为零时，许用角位移可达到一定范围，避免偏移导致的齿面应力集中，保障传动的平稳性。其二，承载能力强，在相同的内齿套外径和联轴器外径下，其承载能力相较于直齿联轴器有明显提升，能够适应低速重载的传动需求，在承受较大扭矩的同时，不易出现齿面磨损、断齿等故障，运行可靠性高。

其三，该联轴器的传动效率高，经过精密加工的鼓形齿面能够实现良好的啮合，齿面接触面积均匀，摩擦损耗小，传动效率可达到较高水平，能够有效减少动力传递过程中的能量损耗，提升整个传动系统的工作效率。其四，运行平稳、噪声低，鼓形齿面改善了内、外齿的接触条件，避免了角位移条件下直齿齿端棱边挤压、应力集中的弊端，优化了齿面摩擦磨损状况，使得传动过程更加平稳，噪声显著降低，改善设备运行环境。此外，它还具备维护周期长、装拆方便的特点，外齿套齿端呈喇叭形状，便于内、外齿的装拆，且良好的润滑与密封设计减少了维护频次，降低了设备维护成本。

垂直安装型鼓形齿式联轴器的用途十分广泛，主要适配各类垂直布置的传动系统，涵盖冶金、矿山、起重运输、石油化工、通用机械等多个行业。在起重运输行业，它常用于塔式起重机的回转机构、港口龙门吊的起升机构等设备中，垂直传递动力，补偿设备运行过程中的轴线偏移，保障起重设备的平稳运行，应对频繁启停带来的扭矩冲击。在冶金行业，可用于立式轧机、连铸设备等的传动系统，适应高温、重载、振动大的工况，传递较大扭矩，同时补偿设备运行过程中的热变形与轴线偏移，确保冶金生产的连续性。

在矿山行业，该联轴器可应用于矿山提升机、立式破碎机等设备，应对矿山现场的恶劣环境，承受较大的启动扭矩与冲击负荷，补偿设备安装与运行过程中的轴线偏差，减少故障停机时间。在石油化工行业，它适用于立式泵、搅拌设备等的传动系统，能够耐受化工介质的腐蚀与恶劣的运行环境，保障泵体、搅拌设备的稳定运转，实现介质的输送与搅拌作业。在通用机械领域，可用于立式风机、压缩机、小型机床等设备，适配垂直传动需求，提升设备的传动稳定性与运行效率。

此外，随着工业技术的不断发展，垂直安装型鼓形齿式联轴器的应用范围还在不断拓展，逐渐延伸到食品、物流、楼宇等领域的垂直传动设备中，凭借其优良的性能，成为各类垂直传动系统中不可或缺的关键部件。它的应用不仅解决了垂直传动中的轴线偏差、重力负荷等难题，还提升了设备的运行可靠性与使用寿命，降低了设备维护成本，为各行业的生产效率提升提供了有力保障。
