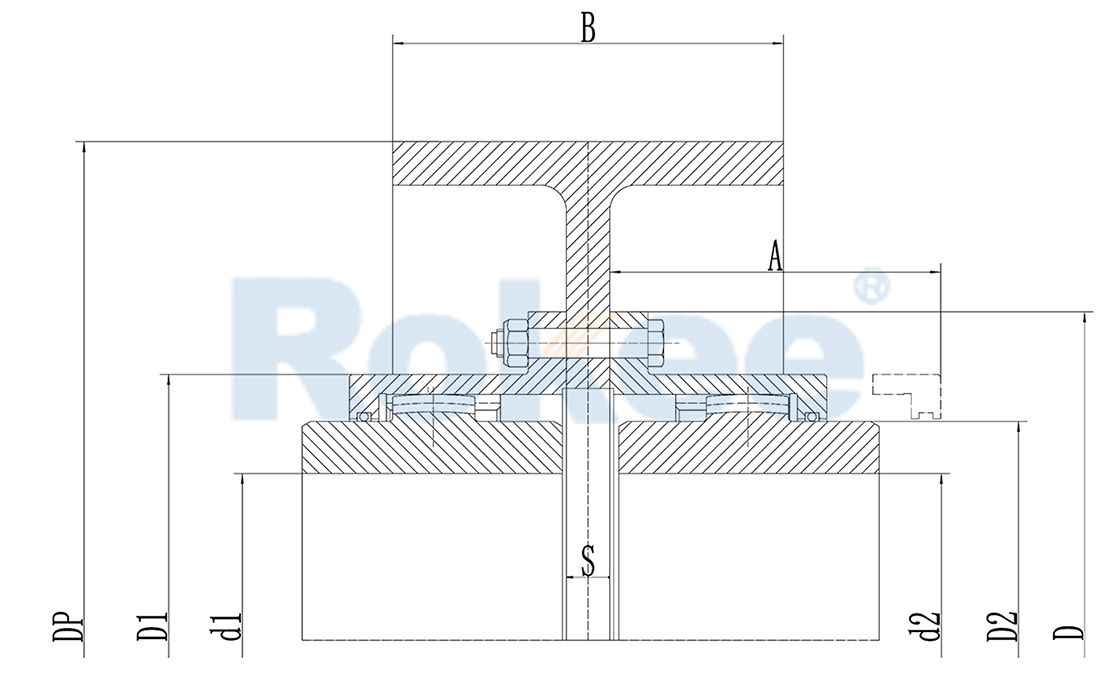

RODW制动轮型鼓形齿式联轴器

• A为更换密封或者维修时内齿套需要移动的基本距离。

• L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。当实际需要不同时，设计选型或订货时须予以特殊确定。

• 更高的联轴器转速运行，请联系Rokee技术部门特别设计

• 轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明

• 联轴器重量及转动惯量为孔径(min)取值时数据。

• A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。

• 更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。

制动轮型鼓形齿式联轴器属于刚挠性联轴装置，是工业传动系统中不可或缺的核心部件，主要承担连接主动轴与从动轴、传递转矩并实现制动功能的重要使命，凭借其独特的结构设计和优异的使用性能，广泛应用于各类工业生产场景。其整体结构设计紧凑合理，核心组成部分包括齿数相同的内齿圈和带外齿的凸缘半联轴器，关键特征在于集成了制动轮部件，制动轮与半联轴器通过刚性连接方式结合，形成传动与制动一体化的结构体系，无需额外安装独立制动装置，有效节省了安装空间，简化了传动系统的整体布局。

在核心结构细节上，该类联轴器的外齿采用球面鼓形设计，球面中心与齿轮轴线相重合，这种特殊齿形设计区别于传统直齿结构，为其优异的补偿性能奠定了基础。同时，外齿齿端通常采用喇叭形状，极大地方便了内齿与外齿的装拆操作，提升了设备安装和维护的便捷性。内齿圈与半联轴器通过高强度紧固件连接为一体，确保传动过程中的结构稳定性，部分型号还采用密封端盖与内齿圈一体化的设计，增强了润滑密封效果，减少了零件数量，进一步提升了运行稳定性。此外，联轴器还配备有密封组件，可有效防止润滑油泄漏和外界灰尘、杂质侵入，保护齿面不受磨损，延长使用寿命。其制动轮部分适配闸瓦式制动方式，制动面经过精密加工，确保制动过程中的稳定性和可靠性，能够满足不同工况下的制动需求。

制动轮型鼓形齿联轴器的性能优势十分突出，首先具备优异的轴线偏差补偿能力，能够有效补偿两轴在运行过程中产生的径向、轴向和角向偏差。当径向位移为零时，其许用角位移相较于传统直齿联轴器有显著提升，有效避免了因设备安装精度不足、运行过程中部件变形或基础下沉等因素导致的轴线偏移，进而防止齿面出现应力集中和异常磨损。这种补偿能力使得联轴器在复杂工况下仍能保持稳定运行，减少了传动系统的振动和噪声。

其次，该类联轴器的承载能力较强，在相同的内齿套外径和联轴器大外径条件下，承载能力相较于直齿联轴器有明显提升。其齿面经过精密加工和特殊处理，优化了齿面接触条件，避免了直齿联轴器在角位移条件下出现的齿端棱边挤压问题，降低了齿面摩擦磨损程度，不仅提升了转矩传递能力，还延长了使用寿命。同时，其传动效率出色，能够有效减少能量损耗，确保动力传递的及时性和有效性，适合长期连续运行。此外，该联轴器允许正、反方向回转，可将任一侧外齿轴套作为主动输入端，适配不同的传动方向需求，且维修周期较长，能够有效降低设备维护成本和停机损失。

在使用过程中，制动轮鼓型齿式联轴器的稳定性和可靠性表现优异，能够适应低速重载、频繁启停和频繁制动等严苛工况。其转动惯量小，结构紧凑，回转半径小，适用于与闸瓦式制动器配套的各类场合，在运行过程中噪声较低，能够改善工业生产环境。需要注意的是，由于其工作时两轴会产生相对角位移，内外齿的齿面会周期性作轴向相对滑动，必然会产生一定的齿面磨损和功率消耗，因此需要在良好的润滑和密封状态下工作，合理的润滑维护能够进一步延长其使用寿命。

基于其优异的结构和性能特点，制动轮型鼓形齿式联轴器的应用范围十分广泛，主要集中在需要同时实现动力传递和制动功能的工业领域。在冶金行业，其常用于轧钢机、连铸机等设备的轴系传动，能够承受重载和较大的轴线偏差，同时通过可靠的制动功能保障设备运行安全；在矿山行业，适配于矿山提升机、破碎机等设备，应对低速重载、频繁制动的工况需求，确保矿山生产的连续性和安全性。

在起重运输行业，塔式起重机、港口龙门吊、卷扬机等设备中也大量应用该类联轴器，其紧凑的结构和可靠的制动性能，能够满足起重设备频繁启停和精准制动的要求，保障作业安全；在石油化工行业，用于反应釜、泵类、搅拌机等设备的传动，能够适应化工生产中的复杂工况，抵抗腐蚀性环境对部件的影响，确保设备稳定运行。此外，在通用机械领域，该类联轴器也广泛应用于各类需要制动功能的轴系传动场景，成为替代传统直齿联轴器的优选部件，为工业生产的高效、安全运行提供了有力保障。

总体而言，制动轮鼓形齿式联轴器通过结构上的优化设计，实现了传动与制动的一体化，兼具轴线偏差补偿能力强、承载能力大、传动效率高、维修周期长等诸多优势，能够适配多种严苛工业工况，在冶金、矿山、起重运输、石油化工等多个行业中发挥着不可替代的作用，随着工业生产对传动精度和运行安全性要求的不断提升，其应用场景也将进一步拓展，为工业传动系统的升级优化提供更多支撑。
